Značka drsnosti povrchu na výkresech
Dobrý den.
1. Prosím podle jaké normy se značí na nábytkářských výkresech drsnost? Kde se o tom dočtu jak to zapisovat?
2. co znamená to číslo na dvou příkladech co posílám v příloze? Je zapsáno správně?

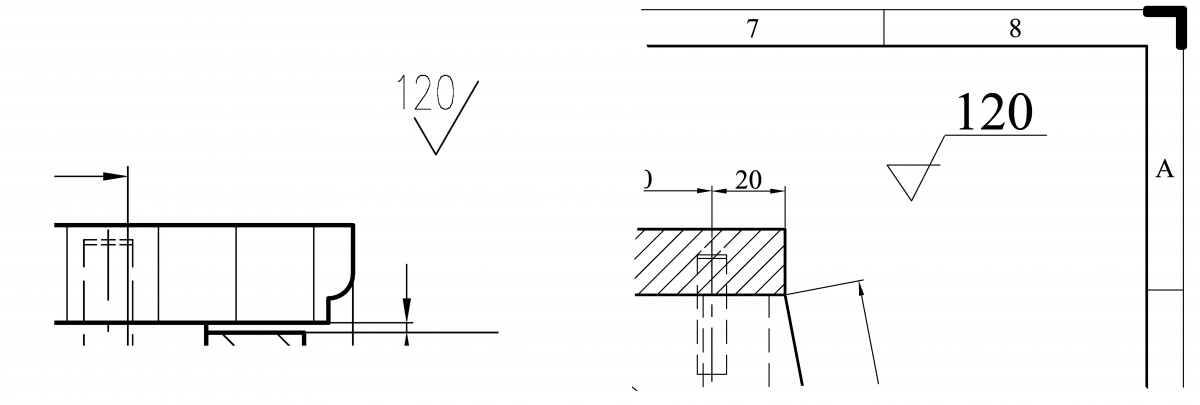

3. V příloze zasílám jak jsem to viděla kreslit, ale nic takového jsem nenašla v mě dostupných normách.
Např.
Platná ČSN 49 0231 Přídavky na opracování řeziva a přířezů řeziva, drsnost povrchu výrobků ze dřeva a na bázi dřeva
Zrušená ČSN 01 3144 Technické výkresy. Označování drsnosti povrchu
Platná ČSN EN ISO 1302 Geometrické požadavky na výrobky (GPS) - Označování struktury povrchu v technické dokumentaci výrobků
Můžete mi prosím zaslat nějaké příklady s výkladem, jak se to má správně dělat?
Děkuji
Konečná Martina |
|
11. 11. 2017
poslední: 16. 11. 2017
|
Re:Značka drsnosti povrchu na výkresech
Toto velmi málo používané označení vychází z ČSN 013610 Výkresy ve dřevozpracujícím průmyslu čl. 6.2.6.2 na str.16. již Vámi zmiňované normy ČSN 49 0231 - Přídavky na opracování řeziva a přířezů řeziva, drsnost povrchu výrobků ze dřeva a na bázi dřeva, čl.4.2.
Značka obsahuje způsob opracování povrchu (dle drsnosti) v podstatě jde o nebroušený povrch, hoblování a broušení. Při broušení je na praporku uvedeno zrno brusiva. V daném případě zrno 120. Tedy ani na jednom obrázku to není úplně přesné. Vžilo se označování uvedené na obrázku vlevo. Tato značka zde říká, že všechny plochy mají být broušeny zrnem 120. Je-li někde jinak musí tam být uvedena další značka - pro moření třeba 150. Nicméně tyto značky se běžně vůbec nepoužívají, protože každý výrobce má své postupy a při vší úctě k autorovy výkresu je stejně nerespektuje. Obvykle je první broušení 80, jemné 120, pro moření 150, mezibrus laku (různě dle povahy laku a zanášení zrn) 220. Takže to není vůbec nutné na výkresech značit, je to obvyklá technologická zdatnost, která se ovšem může ad hoc, dle povahy materiálu, moření, aplikované nátěrové hmoty měnit. Při broušení borovice ap. se často zrno zanáší pryskyřicí a tak se brousí hrubším zrnem, šikmo na vlákna apod. Takže bych si s touto značkou moc hlavu nelámal, je to spíše taková fajnovůstka technického kreslení (převzato z EU), která nemá valný význam, stejně jako přílišné kreslení detailů, které jsou obecně známy. Br. |
|
