ZKOUŠENÍ LEHACÍHO NÁBYTKU

Ověřování mechanických vlastností lůžka je převážně prováděno podle ČSN EN 1725 Nábytek bytový. Postele a matrace – Bezpečnostní požadavky a zkušební metody, dále dle ČSN 91 0229 Nábytek. Zkoušení postelí.



Závaznost norem a specifika zkoušení naleznete v části Základní požadavky - Zkoušení >>>



Rozsah zkoušek:

ČSN 91 0229 – Zkouška pevnosti a tuhosti konstrukce (čl. 9 až 15)

Horizontální síla F1 = 100 N. počet cyklů 8, F2 = 450 N, počet cyklů 50


Obr.1: Celkový pohled na zkušební zařízení

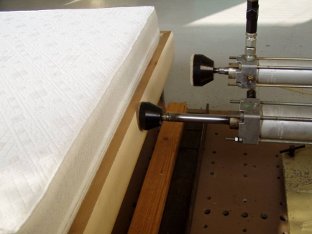

      Obr.2: Detail zkušebního zařízení s pneumatickými válci                                 Obr.3: Detail působící síly F1, F2

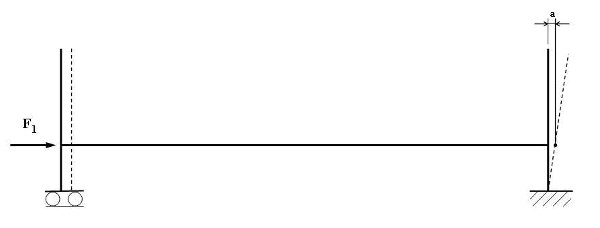

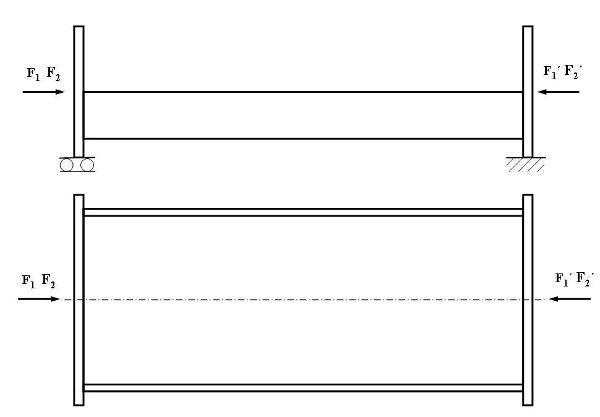

Obr.4: Schéma působících sil včetně připevnění noh lůžka







ČSN EN 1725 – Stabilita (čl. 7.2.)

Vertikální síla Fv = 600 N, horizontální síla Fh = 20 N



 Obr.5: Schéma působící síly na okraji lůžka




ČSN EN 1725 – Zkouška trvanlivosti (čl. 7.3.)

Vertikální síla Fv = 1000 N, zatěžována 2 místa v každém 10 000 krát.

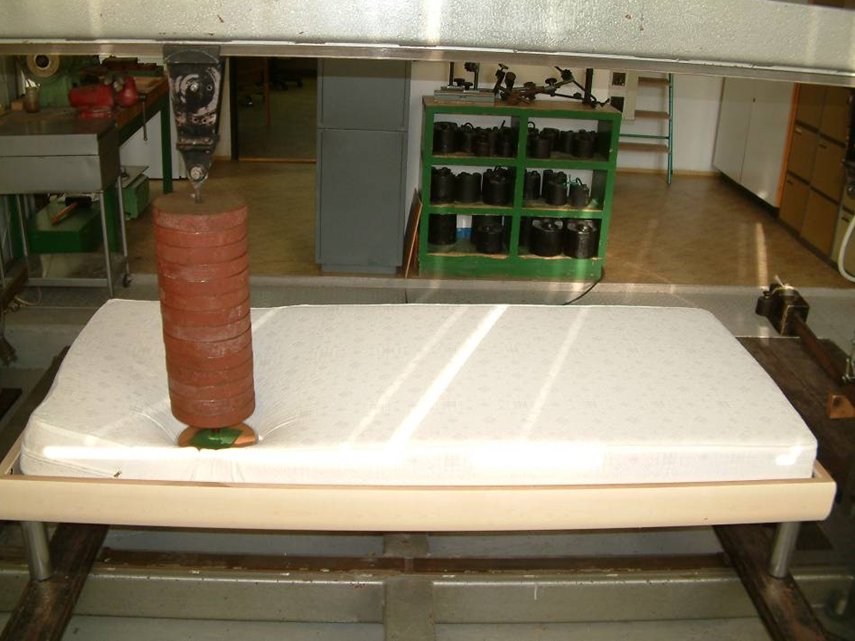

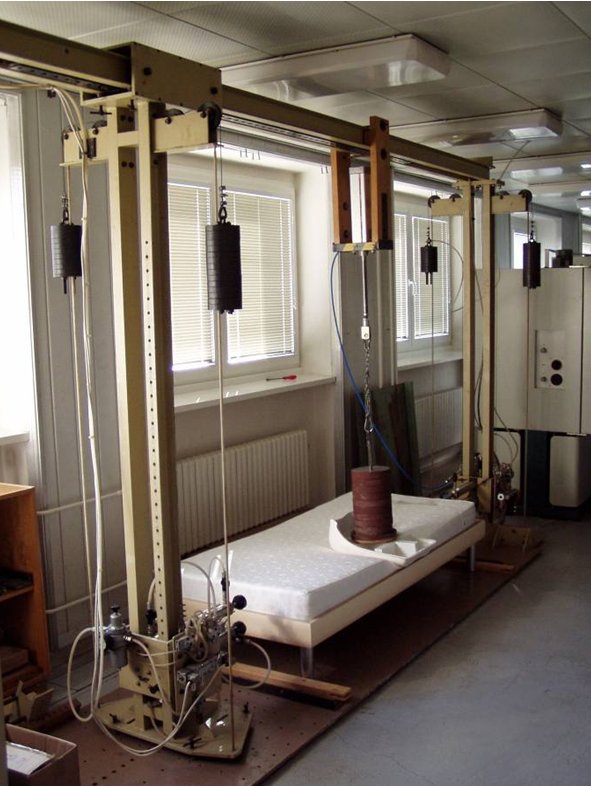

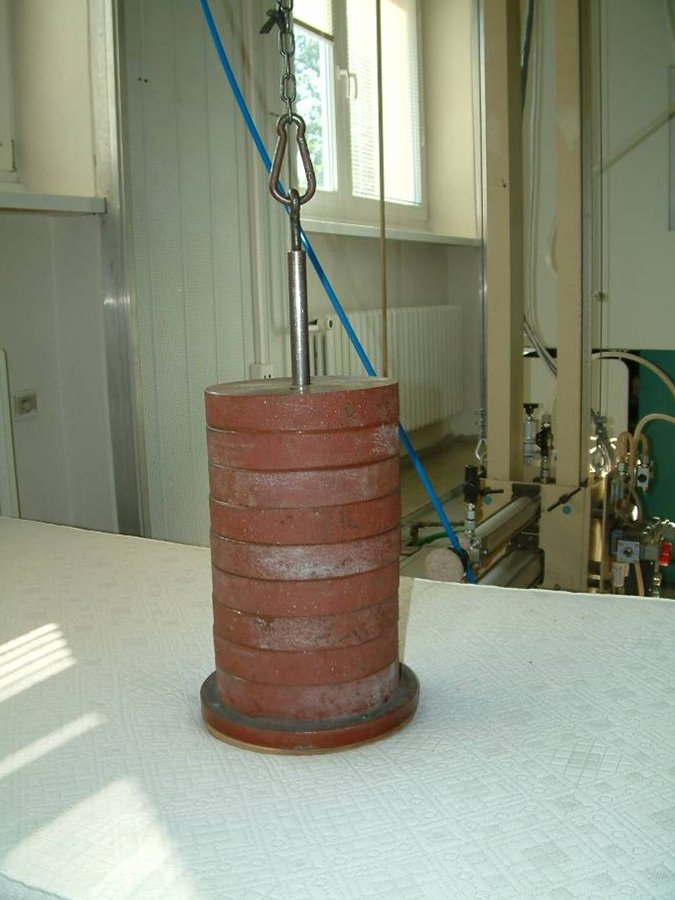

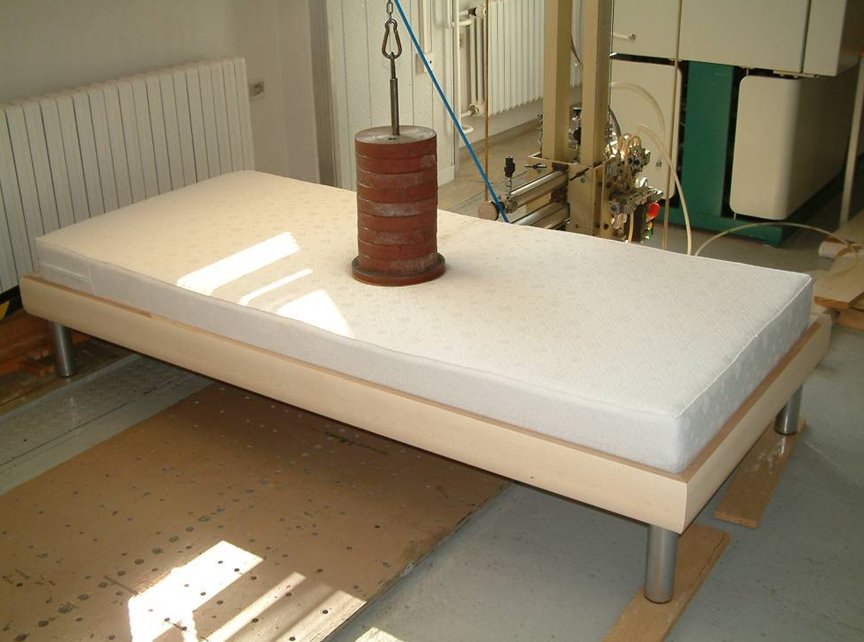

Celkový pohled na zkušební zařízení    Působení síly na lehací plochu lůžka    Detail zatěžovacího tělesa

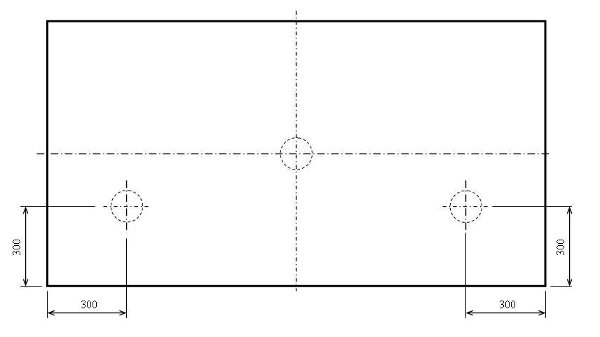

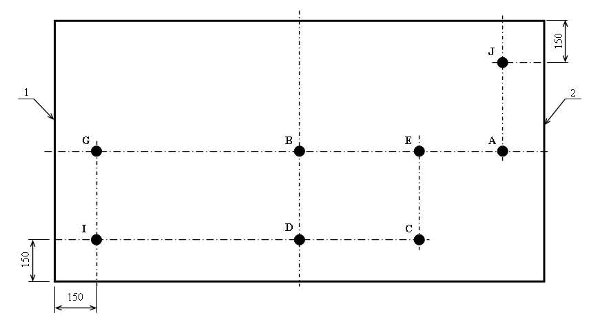

 Obr.6: Schéma rozmístění zatěžovacích sil na lehací plochu lůžka





ČSN EN 1725 – Rázová zkouška svisle působící silou (čl. 7.4.)

Rázové těleso M = 25 kg, pádová výška h = 180 mm, 6 míst, v každém 10 pádů

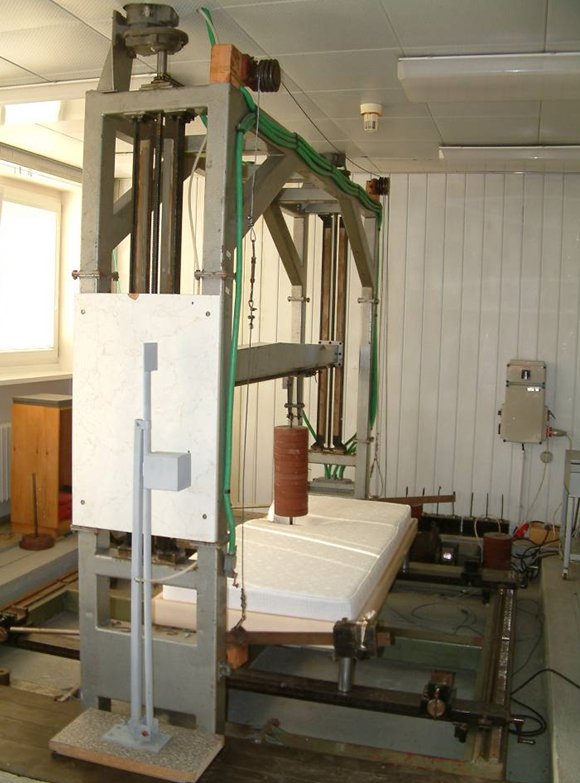

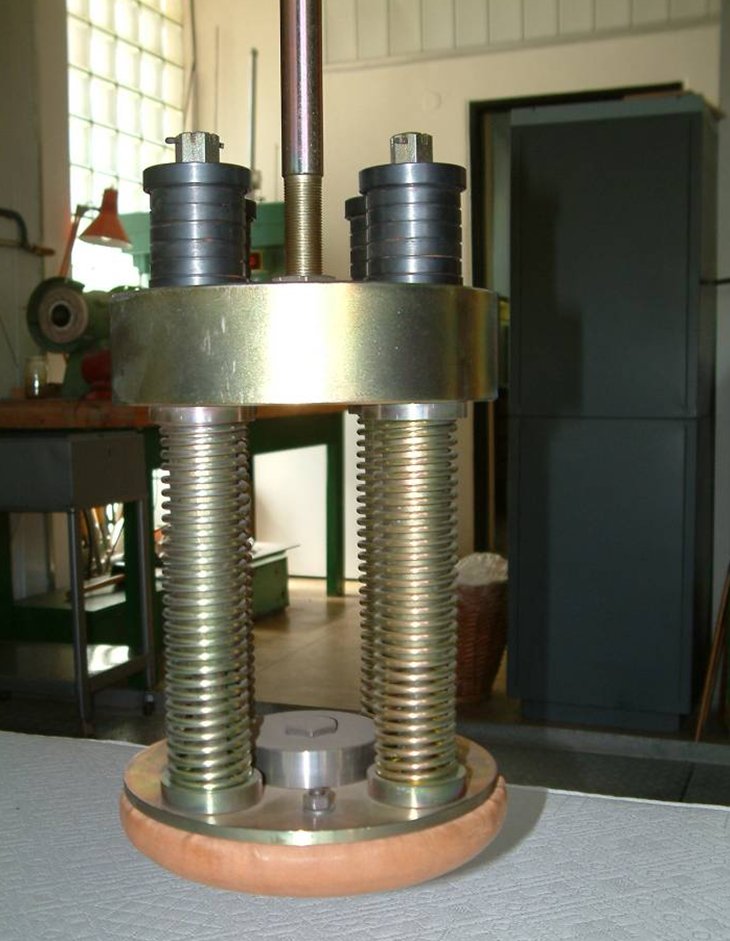

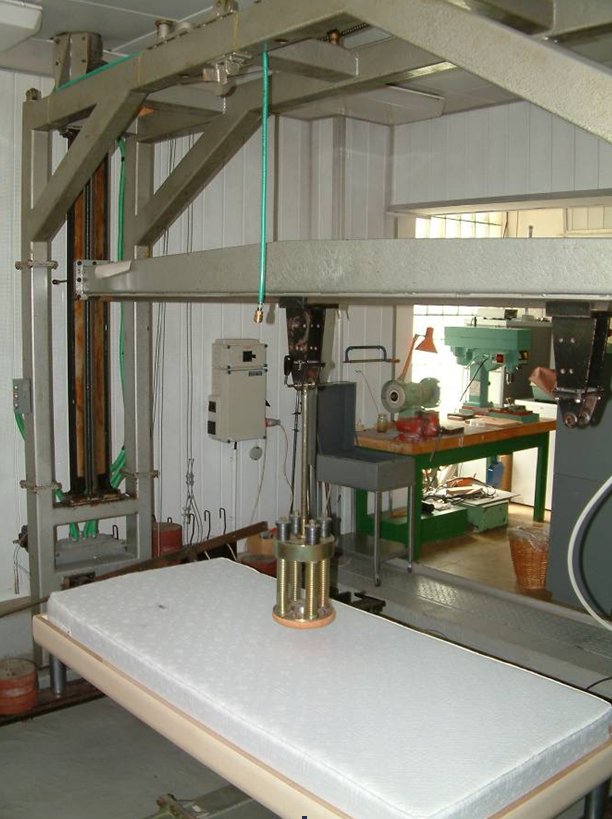

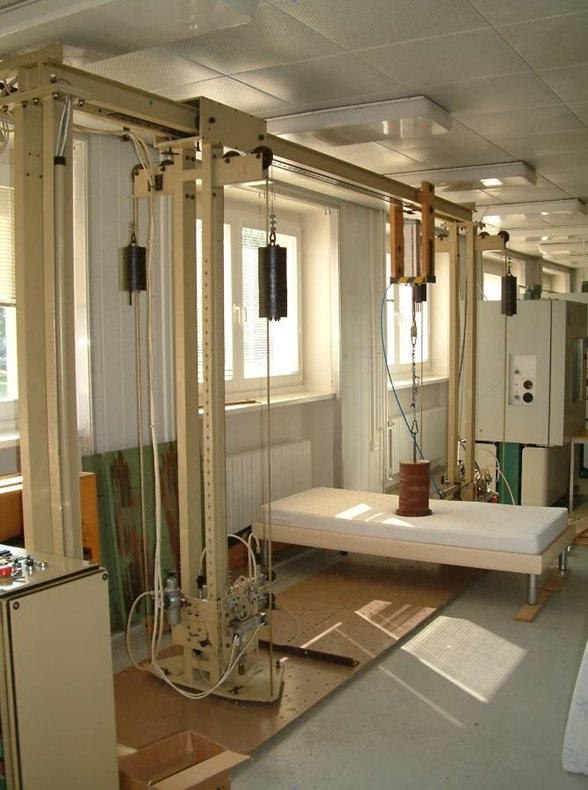

  Celkový pohled na zkušební zařízení    Působení rázového tělesa na lehací plochu lůžka    Detail rázového tělesa

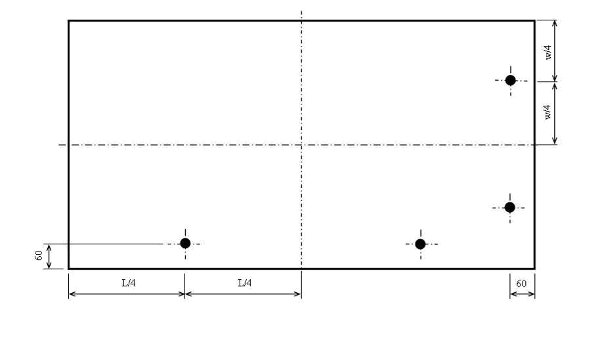

Schéma působení rázového tělesa na lehací plochuSchéma působení rázového tělesa na lehací plochu


Obr. 7: Schéma působení rázového tělesa na lehací plochu




ČSN EN 1725 – Zkouška trvanlivosti okrajů postele (čl. 7.5.)

Vertikální síla Fv = 1000 N, počet cyklů 5000

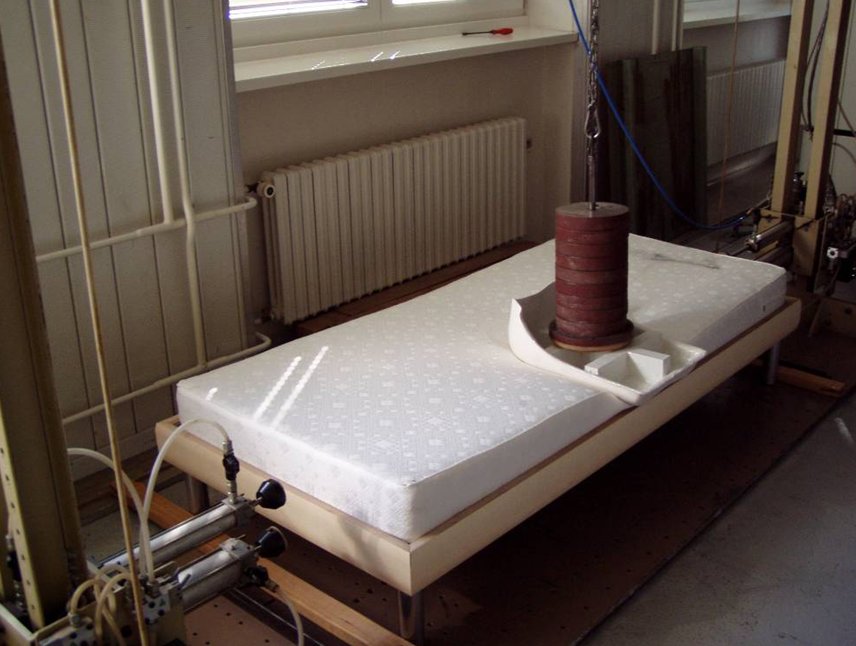

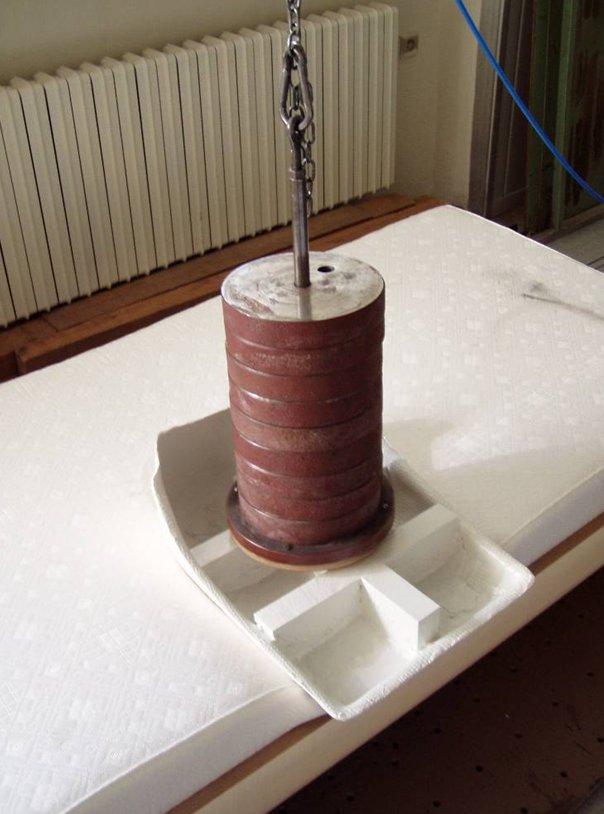

 Celkový pohled na zkušební zařízení    Působení síly na lehací plochu lůžka    Detail zatěžovacího tělesa

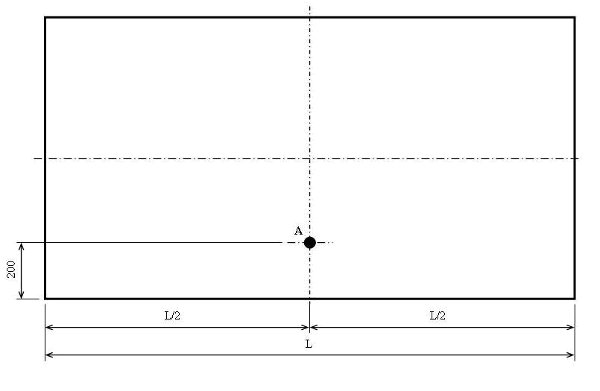

Obr. 8: Schéma působení zatěžovací síly na lehací plochu




ČSN EN 1725 – Zkouška statickým zatížením svisle působící silou (čl. 7.6.)

Vertikální síla Fv = 1400 N, 5 míst, v každém 10 cyklů

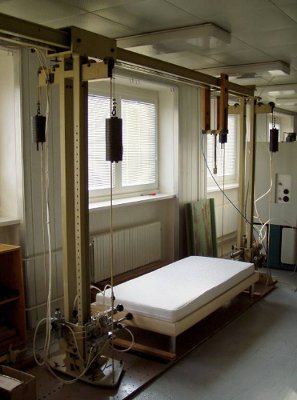

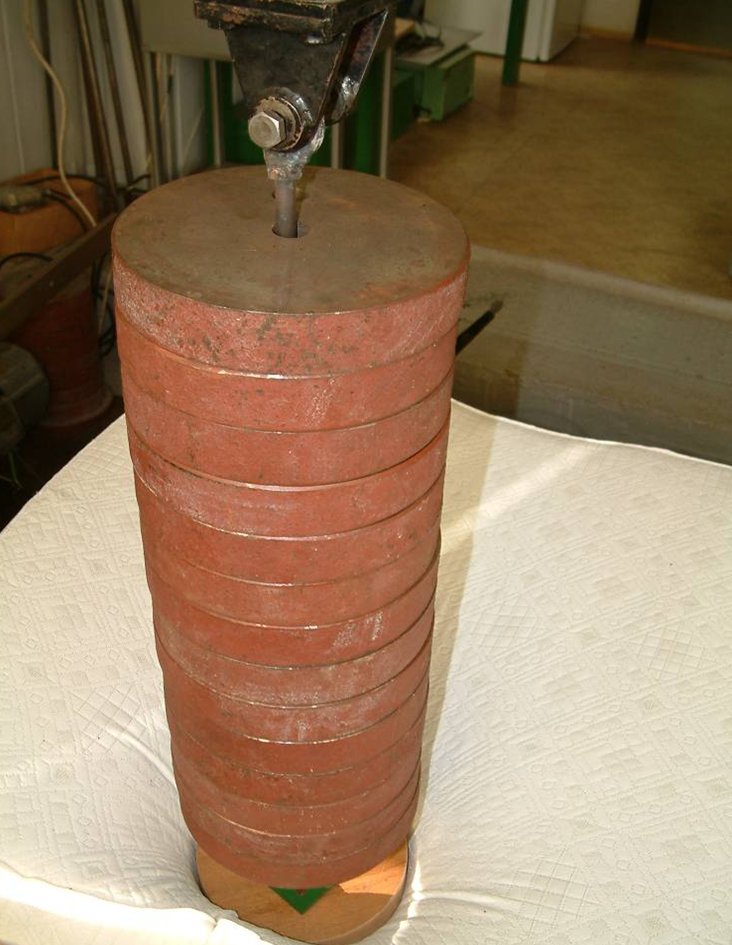

Celkový pohled na zkušební zařízení    Působení síly na lehací plochu lůžka    Detail zatěžovacího tělesa

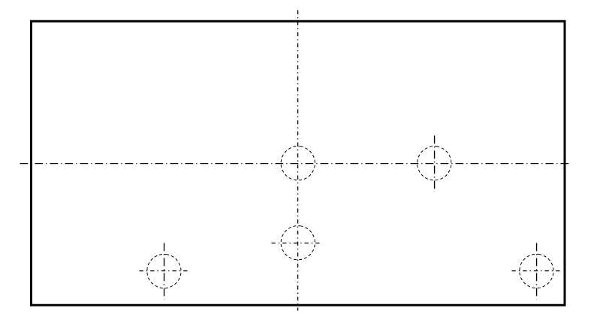

Obr. 9: Schéma působení zatěžovacích sil na lehací plochu lůžka





ČSN EN 1725 – Zkouška statickým zatížením okrajů postele svisle působící silou (čl. 7.7.)

Dvojice sil, každá Fv = 1200 N, t = 1 min

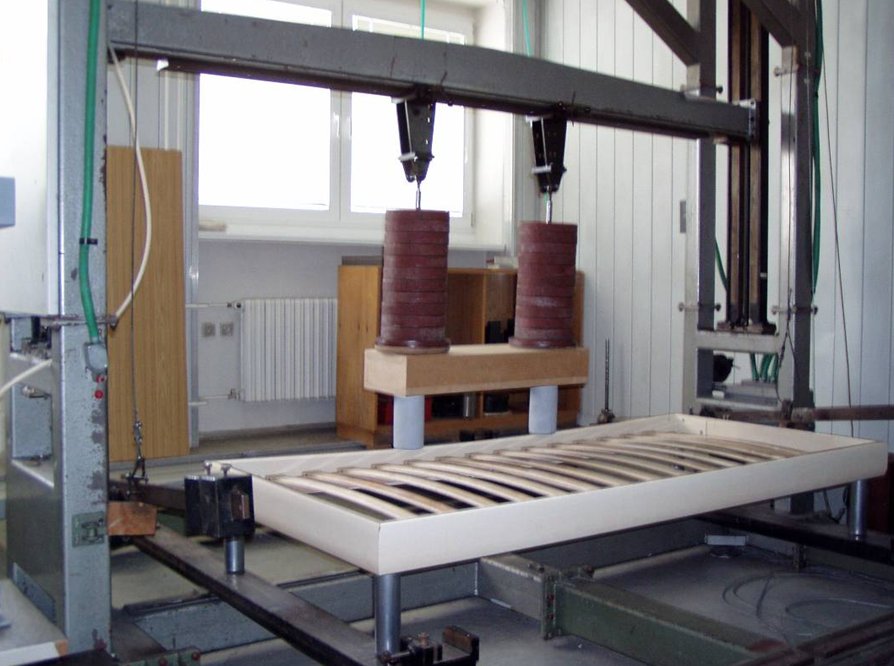

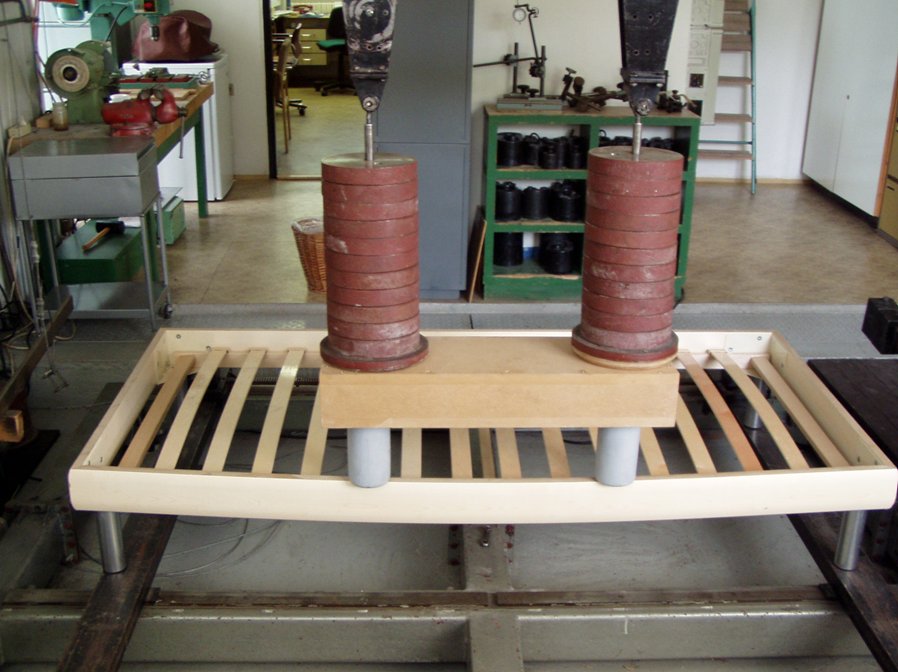

Celkový pohled na zkušební zařízení    Působení dvojice zatěžovacích sil na okraj lůžka







Obr. 10: Schéma rozmístění dvojice zatěžovacích sil na okraj lůžka







ČSN EN 1957 –  Bytový nábytek – Postele a matrace – Metody zkoušení pro stanovení funkčních charakteristik

Metoda zkoušení je určena pro stanovení funkčních charakteristik matrací nebo lehacích ploch lůžek. Neplatí pro vodní lůžka, vzduchové matrace a dětské postele. Norma stanovuje tvrdost matrace nebo lehacího systému, ale nemůže být použita k prokazování pohodlnosti nebo kvality matrace s ohledem na subjektivní hodnocení těchto parametrů.

Zkouška simuluje opakované použití a zjišťuje postupné změny vlastností testované jednotky. Zkouška nezohledňuje snižování kvality materiálu běžným stárnutím (degradací).

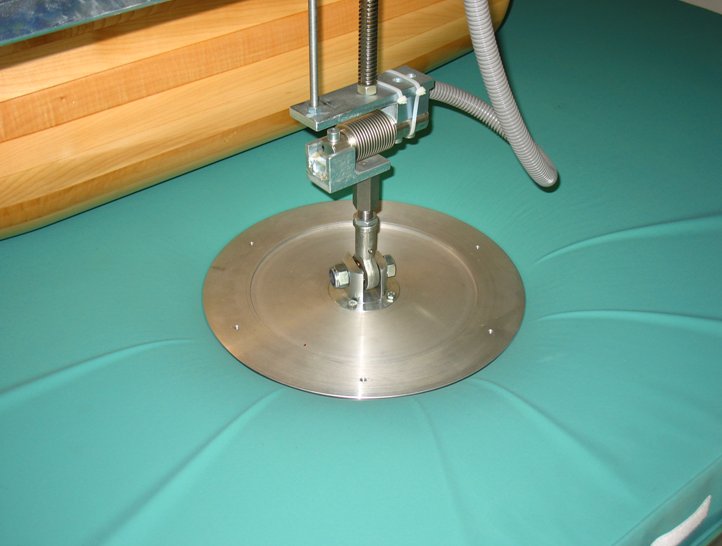

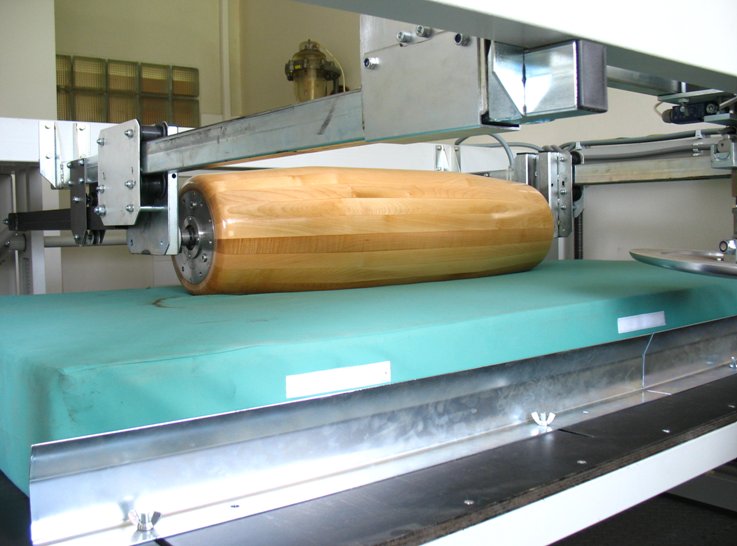

Zatěžování matrace    Měření vlastností matrace
