Ergonomie obsluhy


ERGONOMIE OBSLUHY ÚLOŽNÉHO PROSTORU



Velký a malý úložný prostor


Velký úložný prostor
Tyto úložné prostory by měly zajistit ukládání většinu osobních věcí. Mohou být mobilní, ale převážně se jedná o šatní a vestavěné skříně.
Požadavky na velký úložný prostor:

  • snadná dostupnost;
  • dostatečná kapacita;
  • zábrana snižující vnikání prachu prachem;info
  • dimenzování dle stupně zatížení.


Součástí velkého úložného prostoru je i vnitřní vybavení, které umožňují systematické odkládání věcí, jako jsou: police, tyče, kravatníky, výsuvná zařízení a pantografy.


Rozměry skříní vycházejí z ukládaných věcí. Hloubka skříně je závislá na velikosti šatního ramínka, standardní rozměr šatního ramínka pro dospělé je 410 – 450 mm, pro děti 270  – 350 mm a speciální ramínka pro kalhoty a sukně jsou 300 – 330 mm široké. Šířka šatního ramínka s oblečením je minimálně 560 mm (zimní kabát / bunda).


Výška šatní tyče odpovídá největší délce uložených šatů, to jsou hlavně dámské / pánské kabáty a šaty.



  • délka dámských kabátů s ramínkem se pohybuje od 1350 do 1450 mm;
  • dámské dlouhé šaty až do 1600 mm - standardní výška šatní tyče 1500 mm je již nedostačující, doporučena je výška min. 1600 mm;
  • pánské i dámské saka a obleky se rozměrově pohybují od 850 do 900 mm;
  • kalhoty zavěšené na ramínku přeložené v půli mají s ramínkem délku okolo 700 mm;
  • kalhoty nepřeložené mají s ramínkem délku okolo 1300 mm.


Optimální hloubka polic by měla vycházet ze složeného oblečení, lůžkovin a domácího prádla. Rozměry složených věcí se pohybují mezi 150 – 600 mm (lůžkoviny a polštáře, ložní prádlo, osušky, ubrusy, deky, košile, trička, svetry a spodní prádlo). Způsob skládání oděvů je velmi individuální, a proto je obtížné stanovit typické standardy rozměrů složených věcí. Řada věcí je dnes zavěšována volně na ramínka nebo skládána do košů bez ambicí vzorného složení.

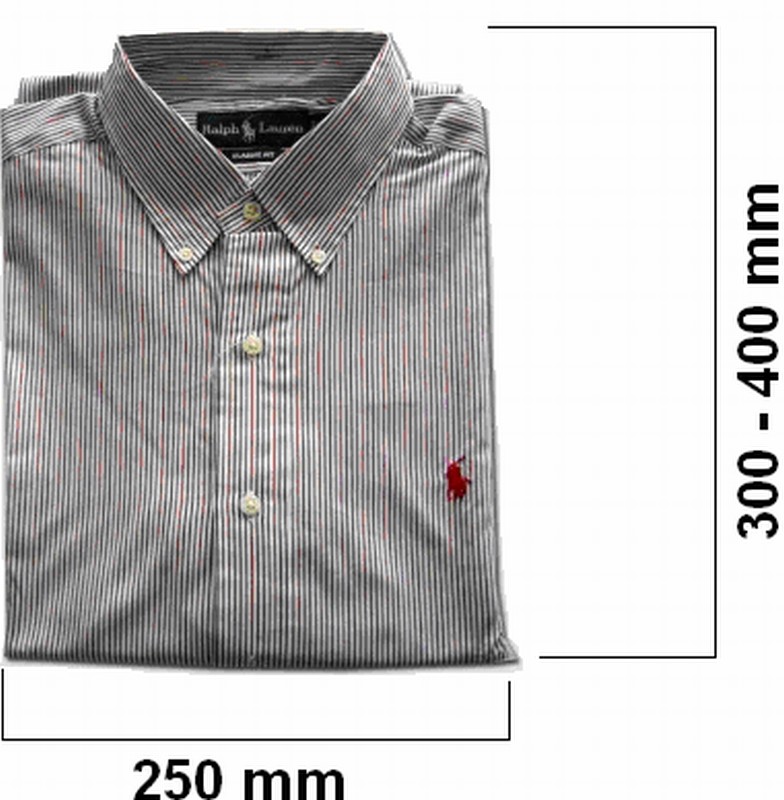

Příklad jednoho z možných způsobů poskládání košile a možné rozměry



Příklad jednoho z možných způsobů poskládání košile a možné rozměry



Malý úložný prostor

Malé úložné prostory tvoří nábytek, který umožňuje ukládání předmětů denní potřeby, předmětů zájmových aktivit (knihy, hudební nosiče, dekorativní předměty, rodinné alba atd.), nebo ukládání předmětů nejrůznějších tvarů a rozměrů.


Rozměry většiny ukládaných předmětů se nezměnily, například knihy, příbory a obuv jsou rozměrově stabilní. Zato hudební elektronika a počítače se rozměrově zmenšují, což se samozřejmě odráží v rozměrech úložného prostoru. Dále se mění množství předmětů a jejich počet v domácnosti. Některé údaje uváděné v ČSN 73 4301 Obytné budovy již nejsou aktuální.



Příklad možného dělení malého úložného prostoru:

  • police;
  • nika;
  • skříňka s plnými či prosklenými dveřmi;
  • skříňka se zásuvkami;
  • skříňka rohová;
  • skříňka pro elektroniku a její příslušenství;
  • barová skříňka;
  • příborník;
  • home office;
  • botník.


Možnosti vytváření sestav malého úložného prostoru:

  • samostatně stojících prvků tzv. solitérů;
  • stavebnicový skříňkový systém: seskupováním skříňkových prvků do větších či menších úložných celků;
  • stavebnicový dílcový systém: vkládání jednotlivých elementů mezi jiné součásti (například stojiny), nebo i ocelová lanka;
  • kombinace předchozích systémů.



Donedávna vycházela hloubka stavebnicového modulu malého úložného nábytku (cca 450 mm) z hloubky televizoru. Dnes nahradily objemné televizory plazmové, LCD a LED televize, u kterých se tloušťka pohybuje okolo 100 mm bez podstavce, 200 – 300 mm s podstavcem. Jelikož nové typy televizí lze snadno upevnit pomocí držáků na zeď, odpadá tak potřeba specializovaného nábytku (televizní stolky, skříňky na televizor). Nové typy televizí jsou sice mělčí, zato jejich úhlopříčka mnohdy přesahuje 1000 mm, proto televize nadále zůstávají rozměrově náročnou elektronikou. Její umístění v interiéru je významně závislé na vzdálenostech diváků a z toho vyplývají samozřejmě požadavky na koncepci interiéru.




Dosahy a polohy člověka ve vztahu k úložnému nábytku

Správné dimenzování úložných prostor je důležité pro jeho snadnou dostupnost. Proto je nutné počítat s některými antropometrickými rozměry, jako jsou:

  • dosah vzhůru vsedě;
  • výška očí vsedě;
  • výška očí při stání;
  • dosah vzhůru vstoje;
  • dosah vzhůru ve stoje na špičkách;
  • dosah kupředu.

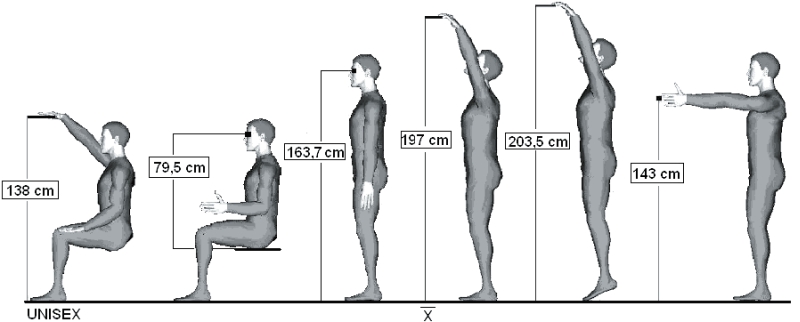

Dosah průměrné výšky 174,2 cm / UNISEX

Dosah průměrné výšky 174,2 cm / UNISEX

Umístění uzavíratelných prvků úložného nábytku, jako jsou dvířka skříněk a zásuvky, by mělo vycházet z optimální polohy vzhledem k základnímu postavení uživatele (vstoje, vsedě). Podle námahy, kterou proces ukládání vyžaduje, byla stanovena tři pásma dosahů:

  • Pásmo dosažitelné bez ohnutí, pokleknutí či vystoupení na plochy vyšší než podlaha;
  • Pásmo snadno dosažitelné bez ohnutí nebo pokleknutí;
  • Pásmo dosažitelné pouze při postavení na plochu situovanou výše než podlaha.



Rozměrové vztahy

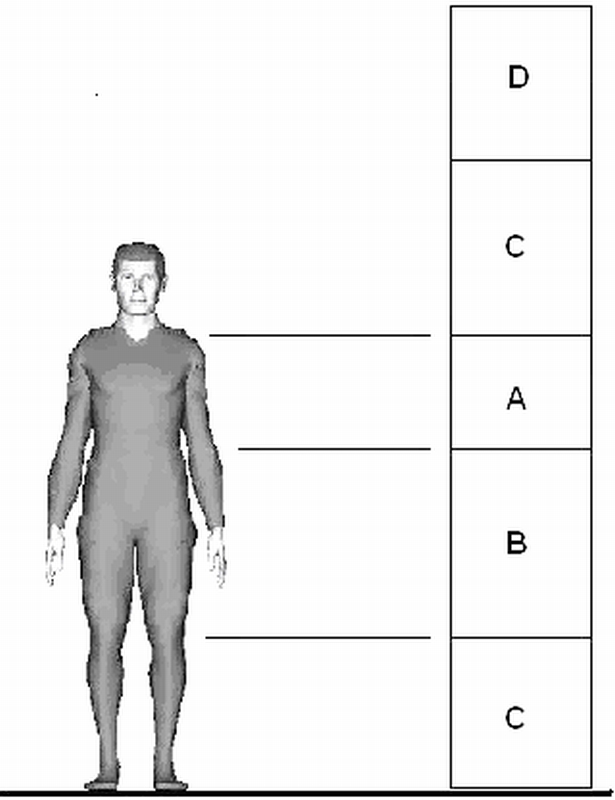

Pro úložný nábytek obecně platí tyto ergonomické zásady:


A Nejčastěji používané věci jsou ukládány do zóny mezi pasem a rameny.
B Méně používané věci jsou ukládány do zóny mezi pasem a koleny.
C Zřídka používané věci jsou ukládány do zóny spodních / horních pater úložného prostoru.
D Velmi zřídka používané věci jsou ukládány do zóny, která je dosažitelná pouze za pomoci schůdků, či stoličky.




Ergonomické zásady úložného nábytku
Ergonomické zásady úložného nábytku, dále viz obr. Výškové rozdělení úložných prostorů vsedě (v cm) a obr. Výškové rozdělení úložných prostorů ve stoje (v cm).




Pro uživatele úložného nábytku jsou důležité tyto antropometrické rozměry:

  • výška očí vstoje – výška viditelné plochy vstoje (obr. Výška očí vstoje – výška viditelné plochy vstoje);
  • výška očí vsedě – výška viditelné plochy vsedě (obr. Výška očí vsedě / Unisex);
  • dosah vzhůru vstoje – maximální dosah vstoje (obr. Maximální dosah vstoje / Unisex);
  • dosah vzhůru vsedě – maximální dosah vsedě (obr. Maximální dosah vsedě / Unisex);
  • dosah v předpažení – výška dosahu v předpažení (obr. Výška dosahu v předpažení / Unisex);
  • dosah vzhůru ve stoje na špičkách (obr. Maximální výška na špičkách vstoje / Unisex).

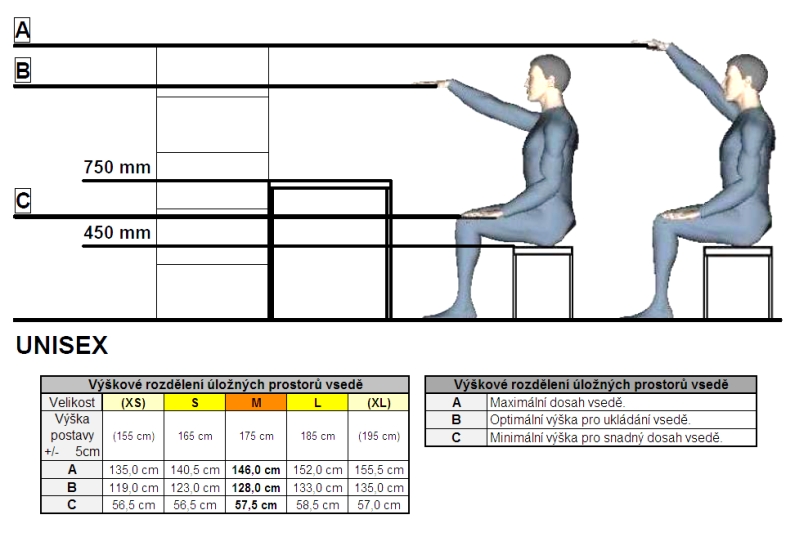

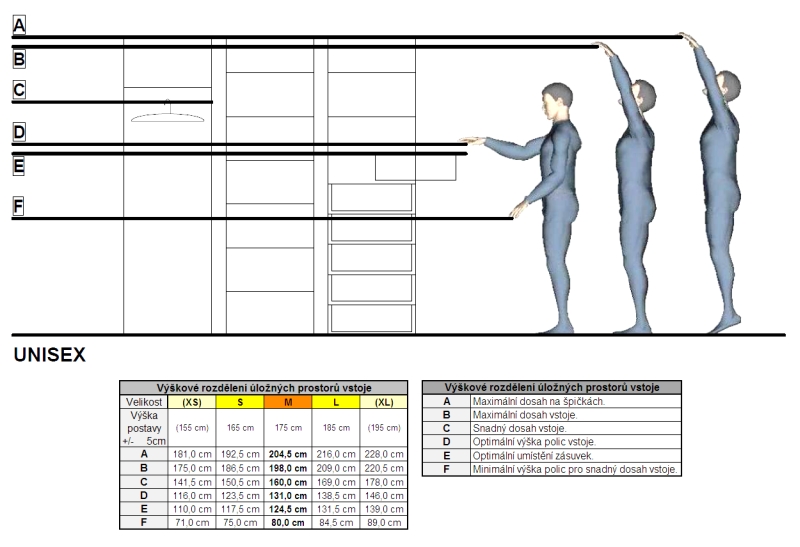

Výškové rozdělení úložných prostorů vsedě (v cm)         Výškové rozdělení úložných prostorů ve stoje (v cm)



Výškové rozdělení úložných prostorů vsedě (v cm)               Výškové rozdělení úložných prostorů ve stoje (v cm)

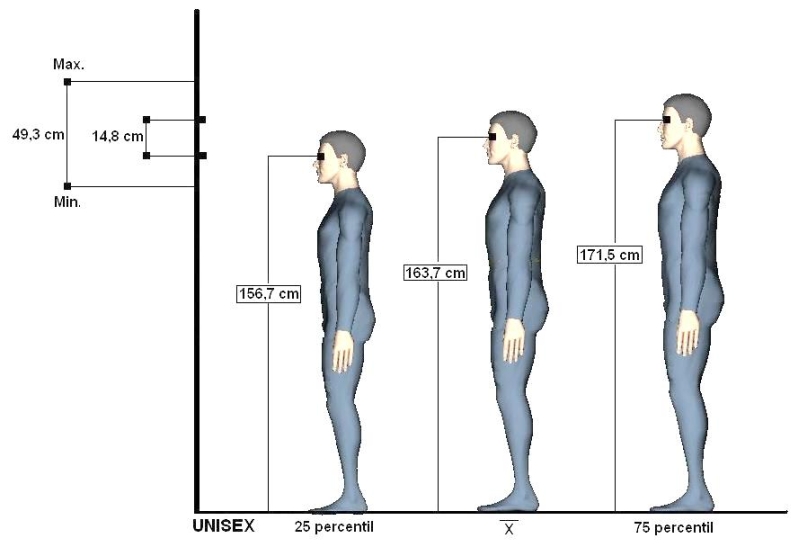

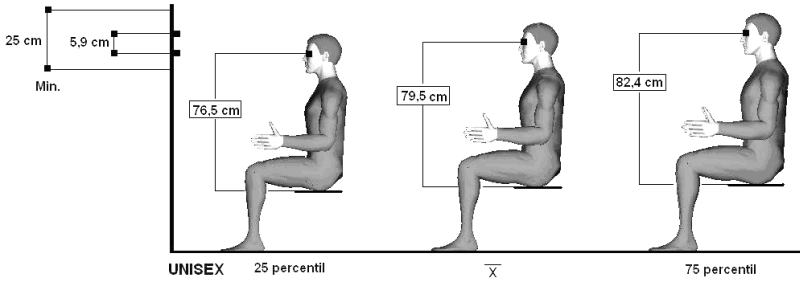

Výška očí vstoje – výška viditelné plochy vstoje       Výška očí vsedě / Unisex

         Výška očí vstoje – výška viditelné plochy vstoje                                    Výška očí vsedě / Unisex

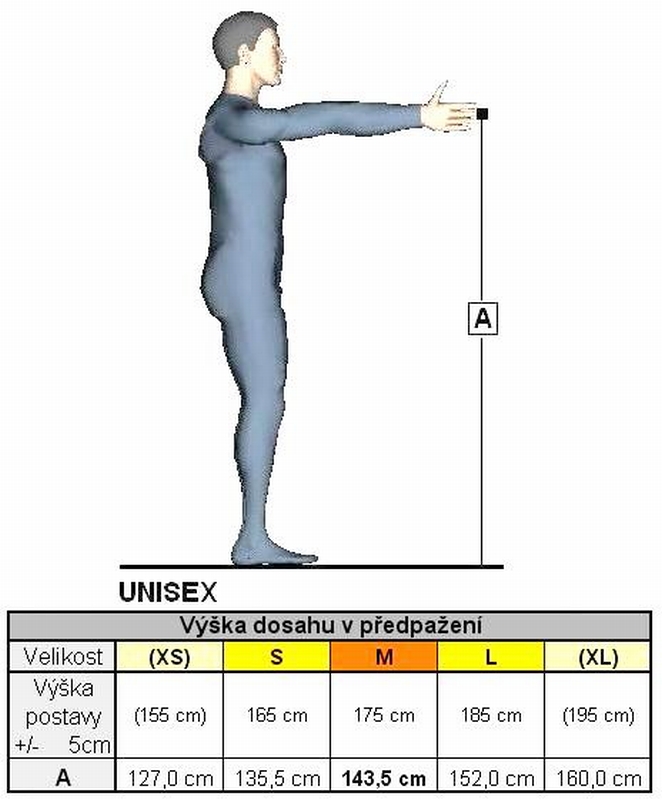

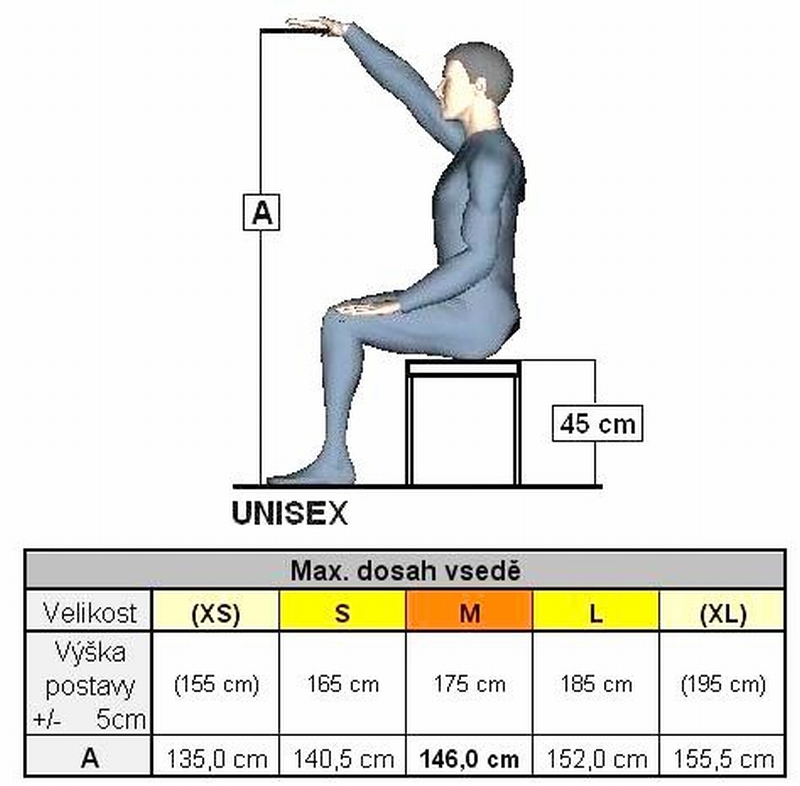

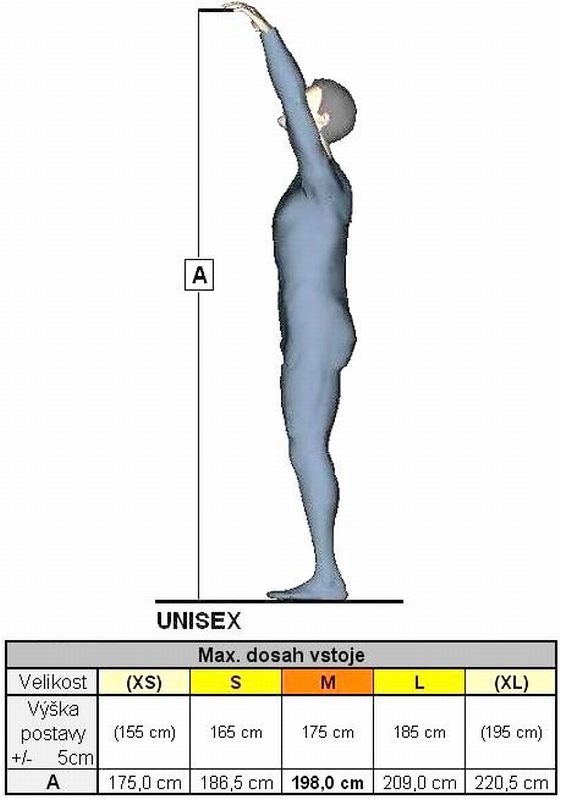

Maximální dosah vstoje / Unisex           Maximální dosah vsedě / Unisex            Výška dosahu v předpažení / Unisex

   Maximální dosah vstoje / Unisex                Maximální dosah vsedě / Unisex                Výška dosahu v předpažení / Unisex

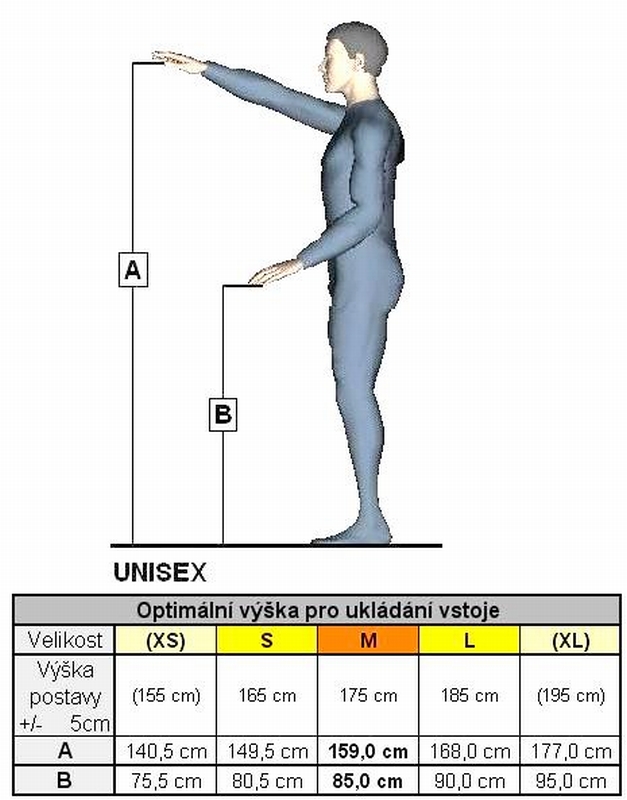

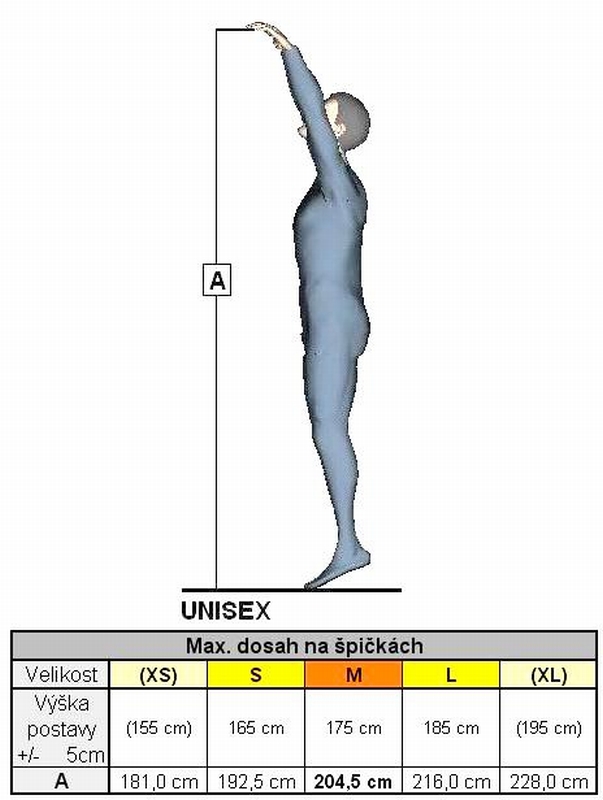

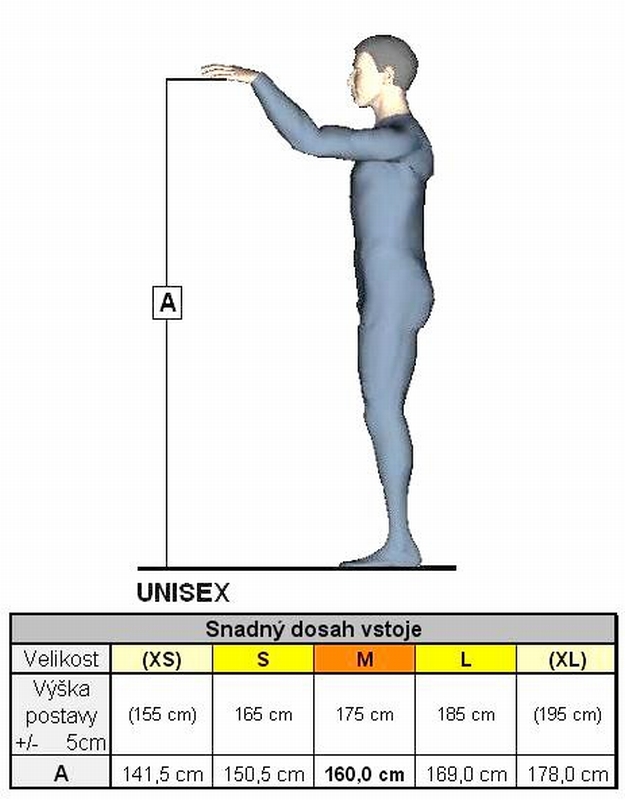

Maximální výška na špičkách vstoje / Unisex              Snadný dosah vstoje / Unisex             Optimální výška pro ukládání vstoje / Unisex
    Snadný dosah vstoje / Unisex             Optimální výška pro ukládání vstoje / Unisex       Optimální výška polic při práci vstoje

/ Unisex

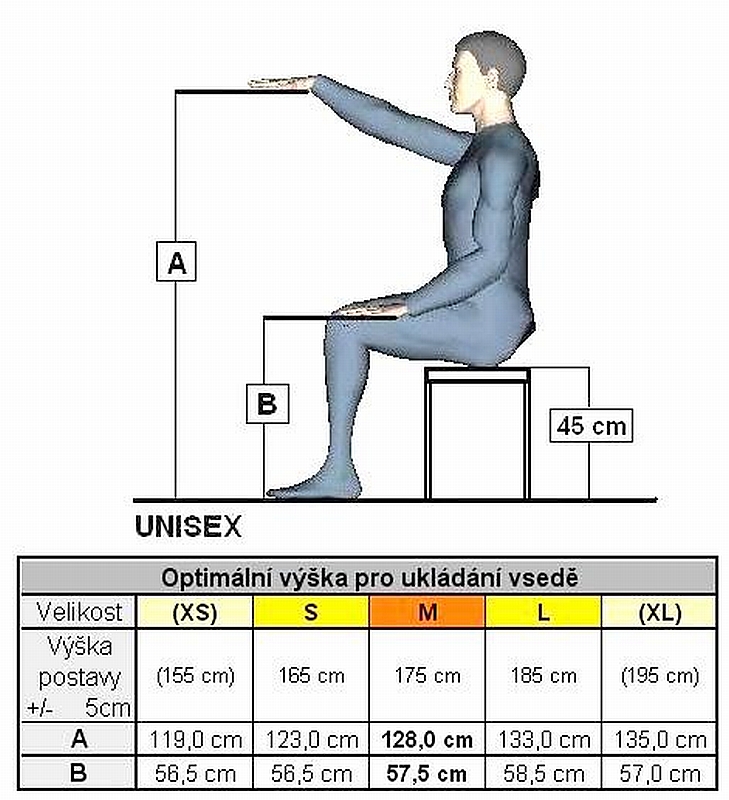

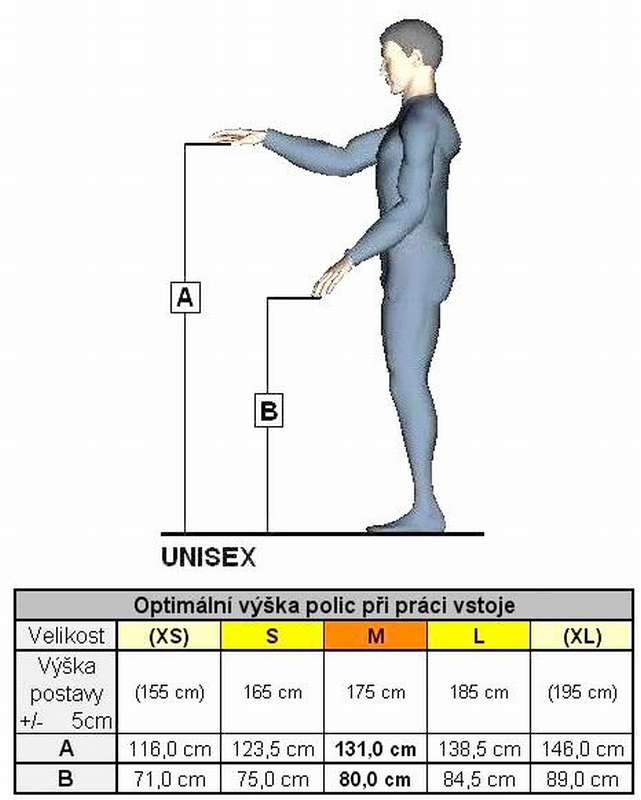

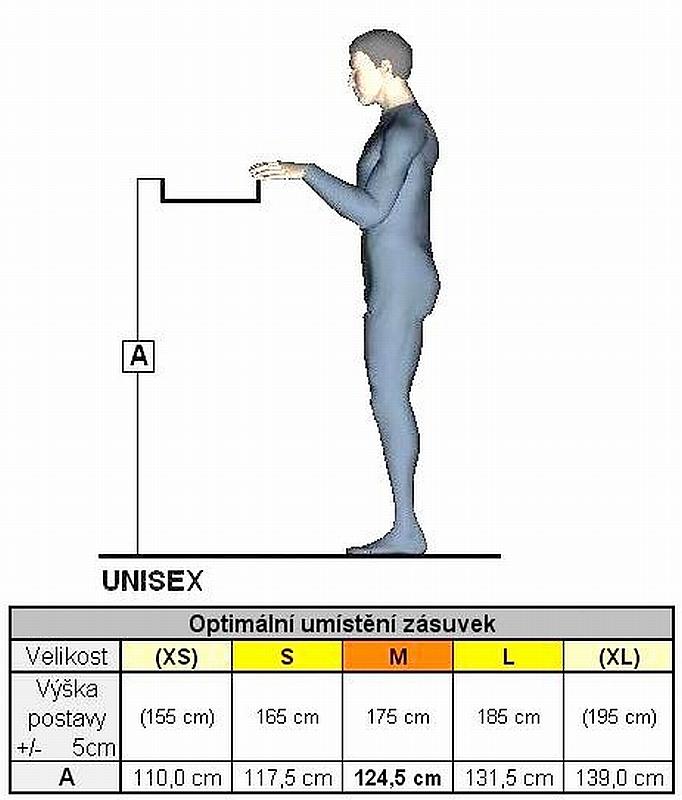

 Optimální výška polic při práci vstoje / Unisex              Optimální výška pro ukládání vsedě / Unisex             Optimální umístění zásuvek / Unisex

 Optimální výška polic při práci vstoje                Optimální výška pro ukládání vsedě             Optimální umístění zásuvek / Unisex

                                        / Unisex                                                       / Unisex

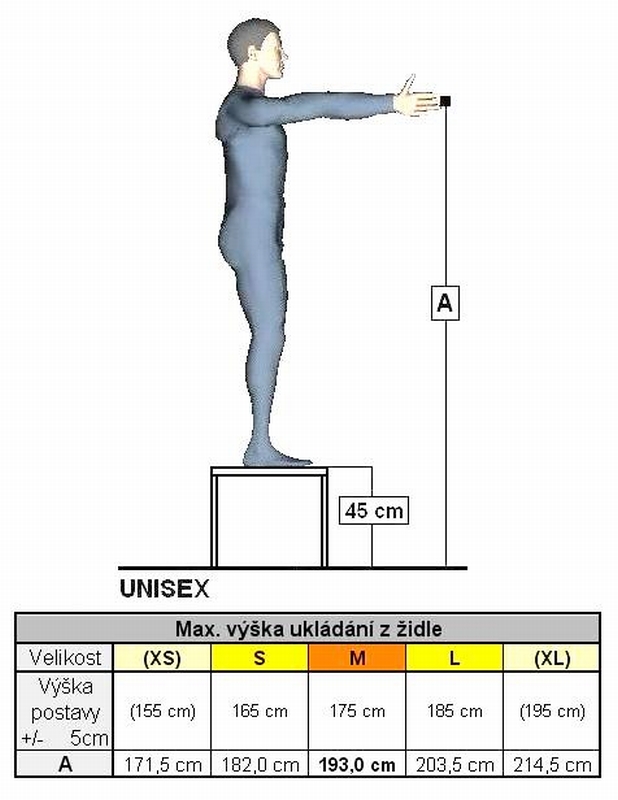

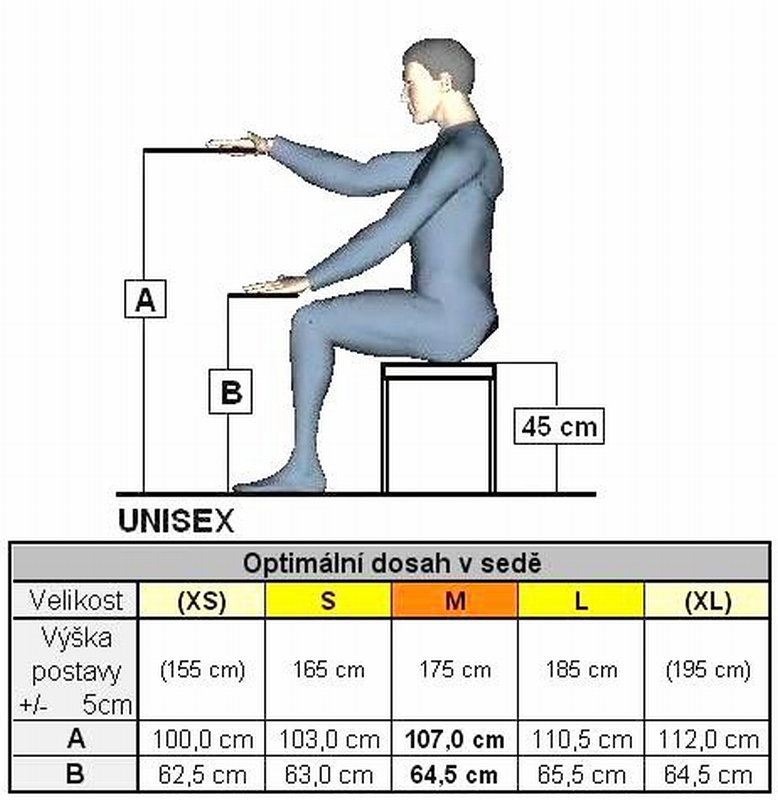

Optimální dosahy při práci vsedě – přehledné ukládání / Unisex                            Maximální dosah ze židle – výška 450 mm / Unisex

                         Optimální dosahy při práci vsedě                     Maximální dosah ze židle – výška 450 mm / Unisex

                             – přehledné ukládání / Unisex

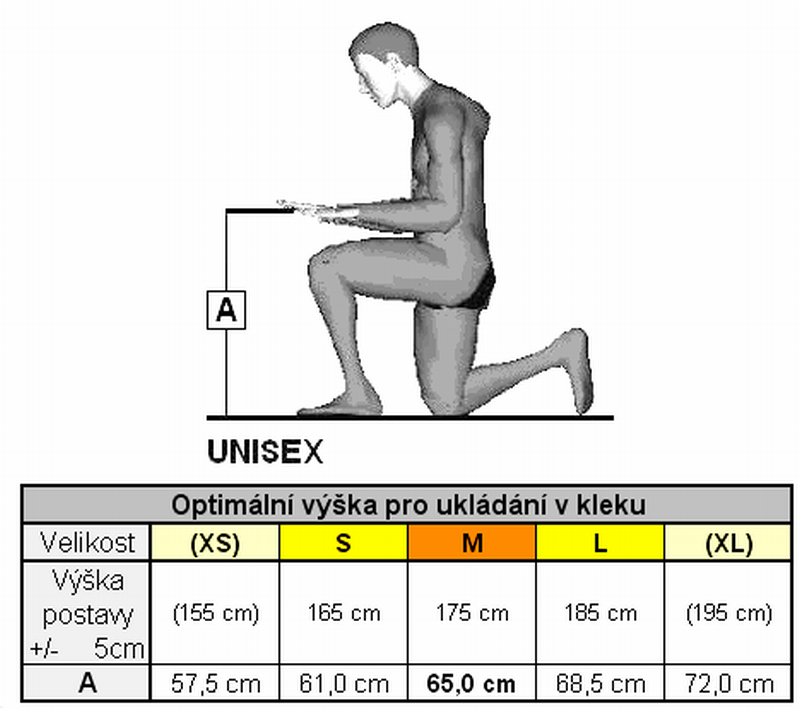

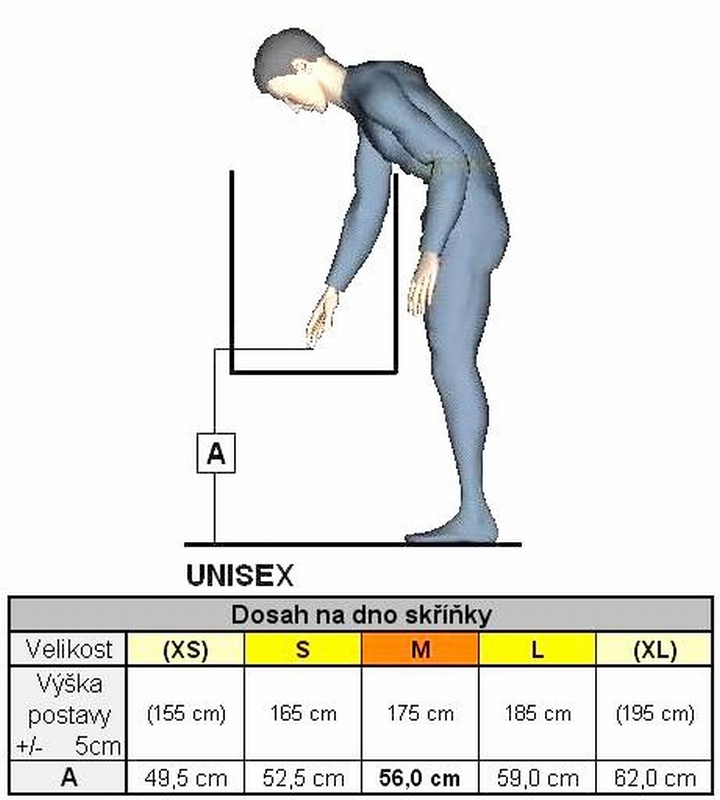

Dostupnost skříněk při plnění shora / Unisex                           Optimální výška pro ukládání z kleku / Unisex

 Dostupnost skříněk při plnění shora / Unisex                  Optimální výška pro ukládání z kleku / Unisex





Závěrečné shrnutí antropometrického výzkumuinfo

S ohledem na růst populace a velkému rozpětí měřených tělesných parametrů bude nutno revidovat většinu rozměrových schémat ve vztahu „člověk – nábytek – interiér“ a upravit je v závislosti na změny tělesných proporcí populace. Současně bude nutno zohlednit i změny v životním stylu, kde hrají stále menší roli rozdíly mezi mužem a ženou.


Jednoduchým modelem by mohlo být zavedení pro oblast nábytku dnes již tradiční klasifikaci inspirovanou oděvním průmysleminfo (XS, S, M, L, XL), což by umožňovalo návrhářům a především zákazníkům snadnější orientaci při výběru nábytku.

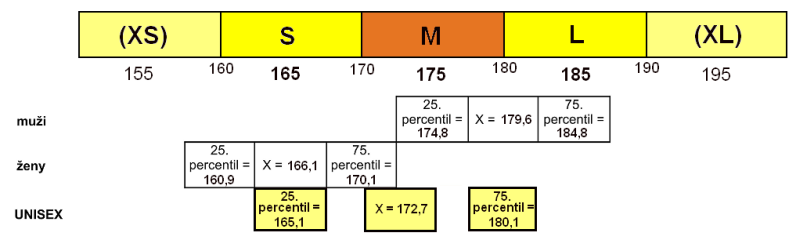

 Doporučené členění rozměrové řady výšek člověka (v cm)

Doporučené členění rozměrové řady výšek člověka (v cm)



Více informací k Ergonomii naleznete v části Ergonomie >>> a podkapitolách.


Dostatečnou ochranu před prachem lze zajistit pouze přetlakem uvnitř skříně.

Výsledky výzkumu realizovaného v rámci projektu Informační systém pro podporu výzkumu, vývoje, inovací a jakosti nábytku (MPO ČR FR-TI1/050).

S touto myšlenkou aplikovanou však pouze na oblast sedacího nábytku (především kancelářských židlí) přišli autoři T. Teraoka, R. Mitsuya a K. Noro na základě průzkumu komfortu sezení.
