Grafické značky

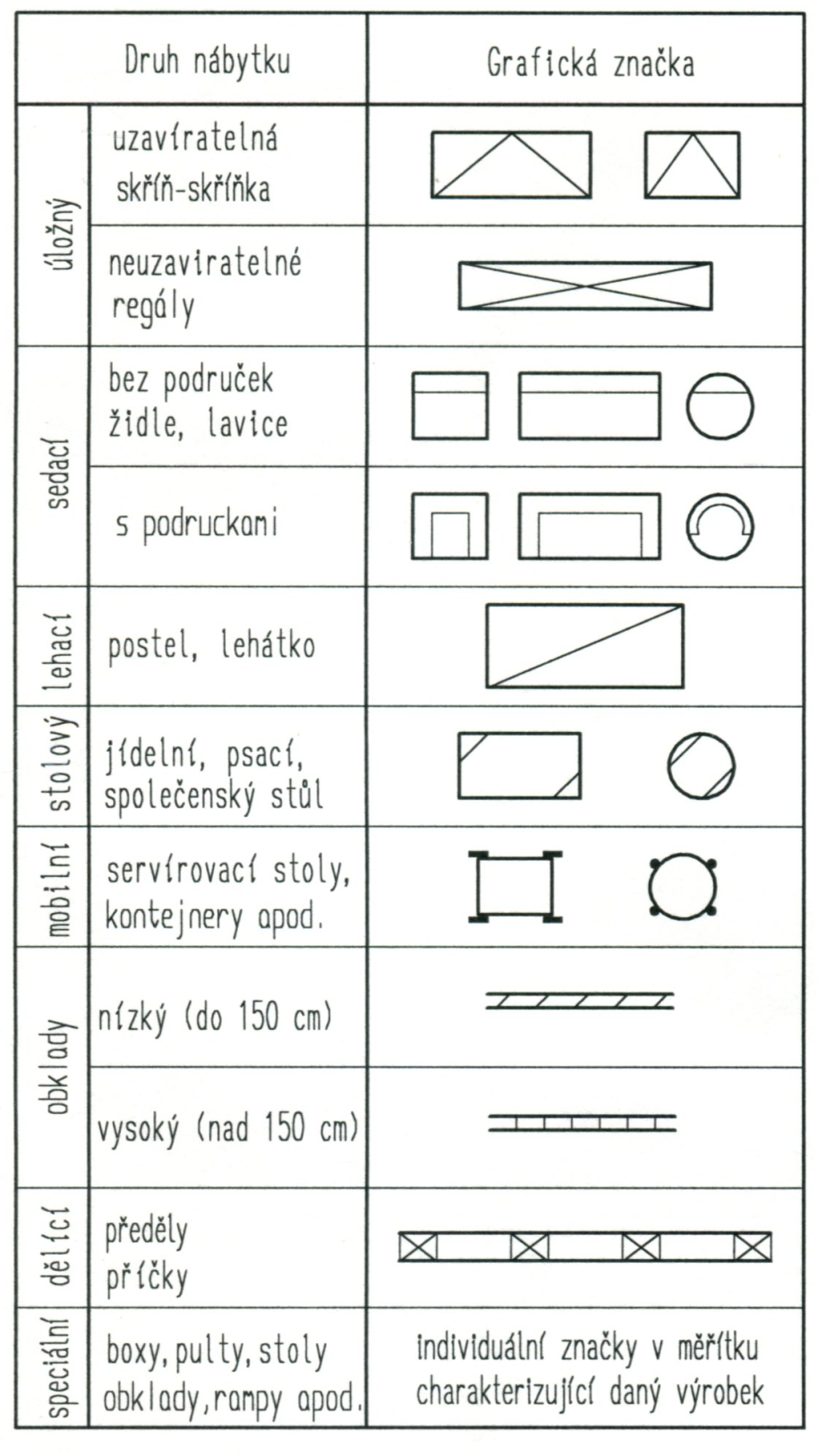

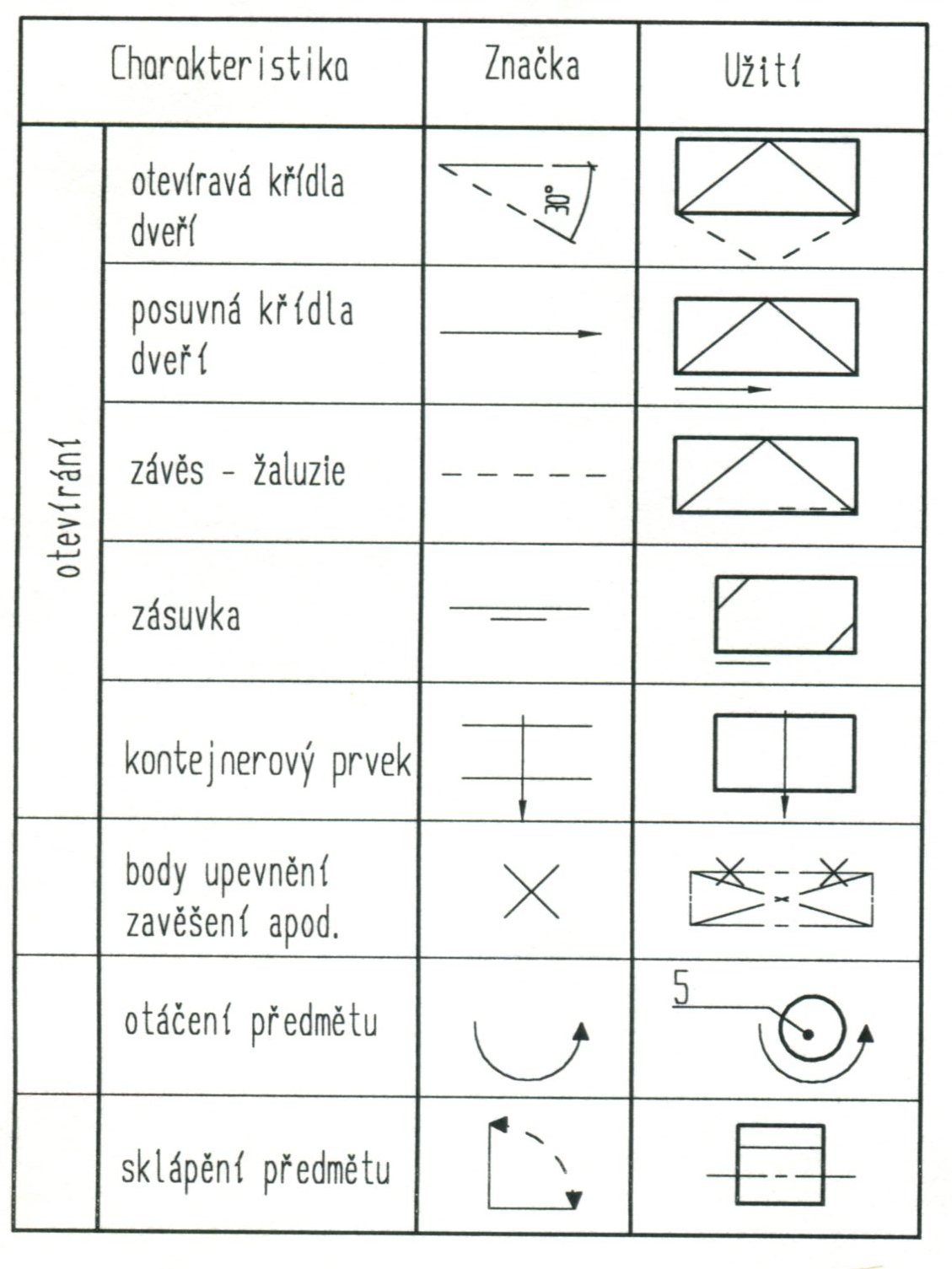

ZNAČKY NÁBYTKU V INTERIÉRU

 Promítání

Promítání

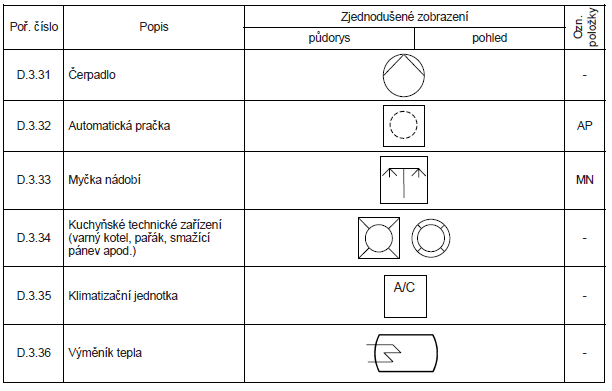

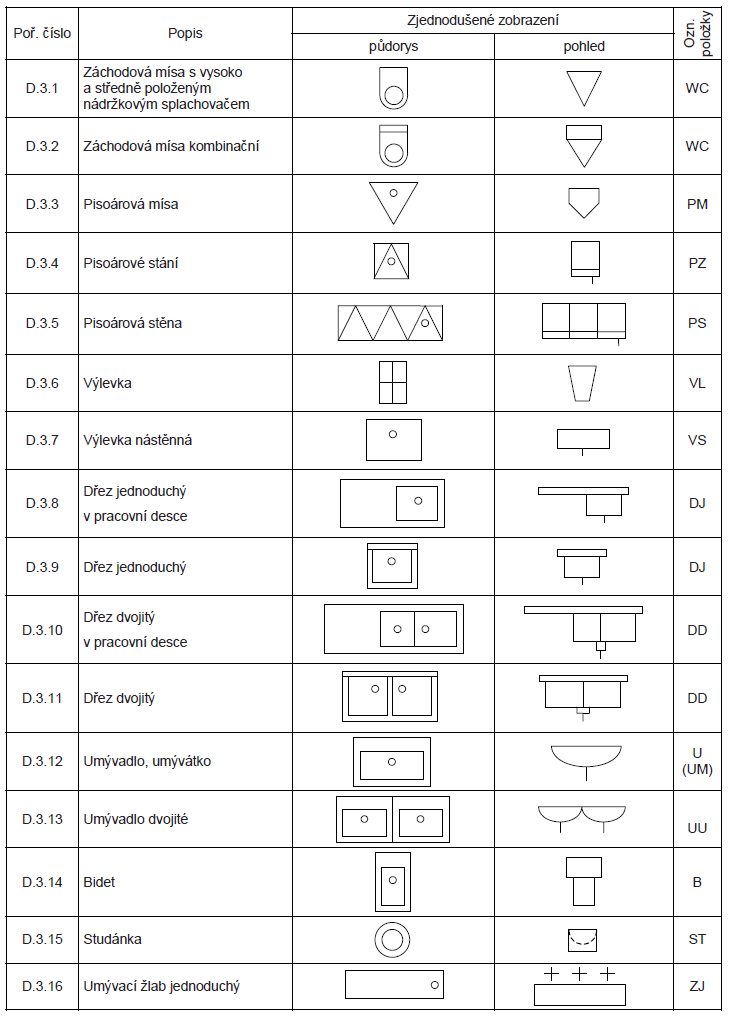

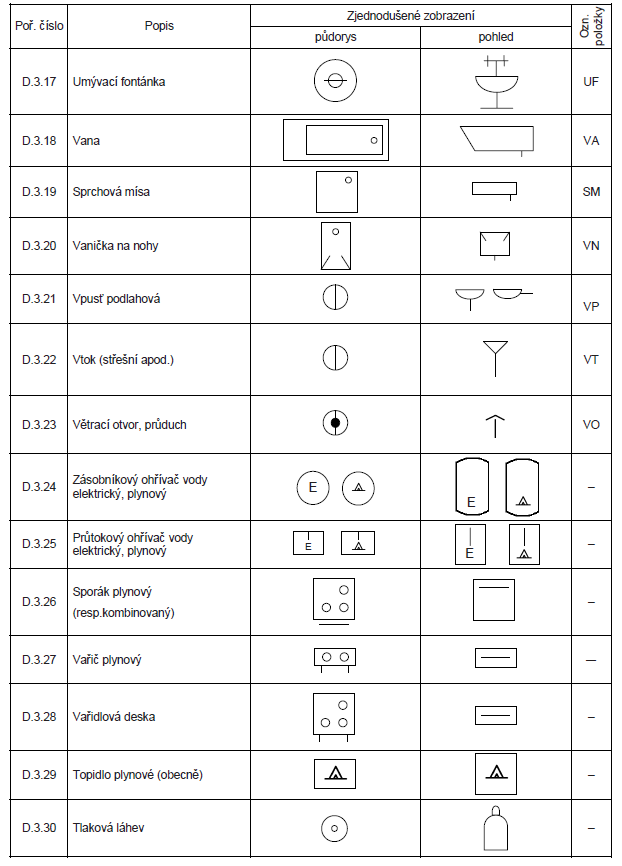

ZNAČKY ZAŘÍZENÍ INTERIÉRU

dle ČSN 01 3450  Technické výkresy – Instalace- Zdravotnětechnické a plynovodní instalace



Promítání

Promítání

 Promítání




ZNAČKY ELEKROINSTALACE

podle ČSN EN 60617-11 Grafické značky pro schémata (zrušena 2005).

Zrušená ČSN EN 60617-11 Grafické značky pro schémata není v soustavě ČSN ničím nahrazena. Celý soubor 60617 je však dostupný jako databáze na webu IEC, ovšem za úhradu. Výběr nejpoužívanějších značek pak můžete nalézt v publikaci "Grafické značky na schématech" ve formátu pdf na stránkách ÚNMZ.

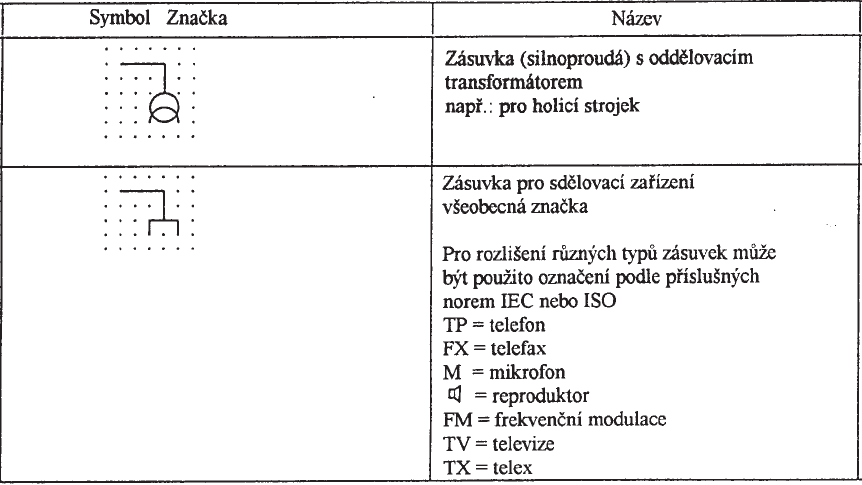

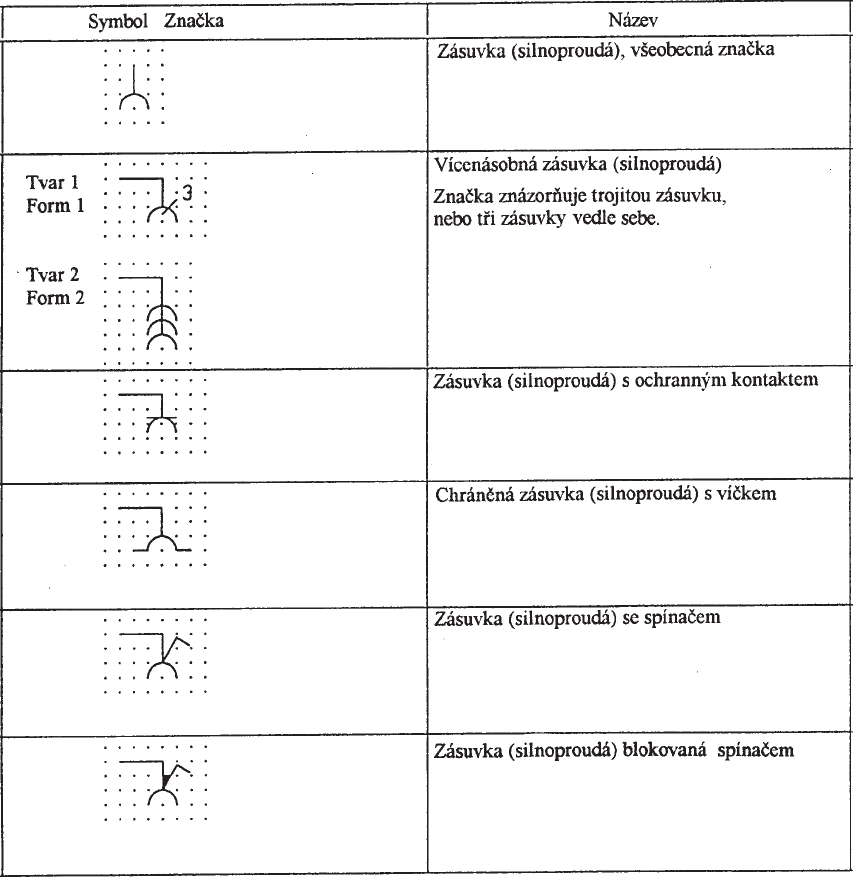

1) ZÁSUVKY



Promítání



Promítání

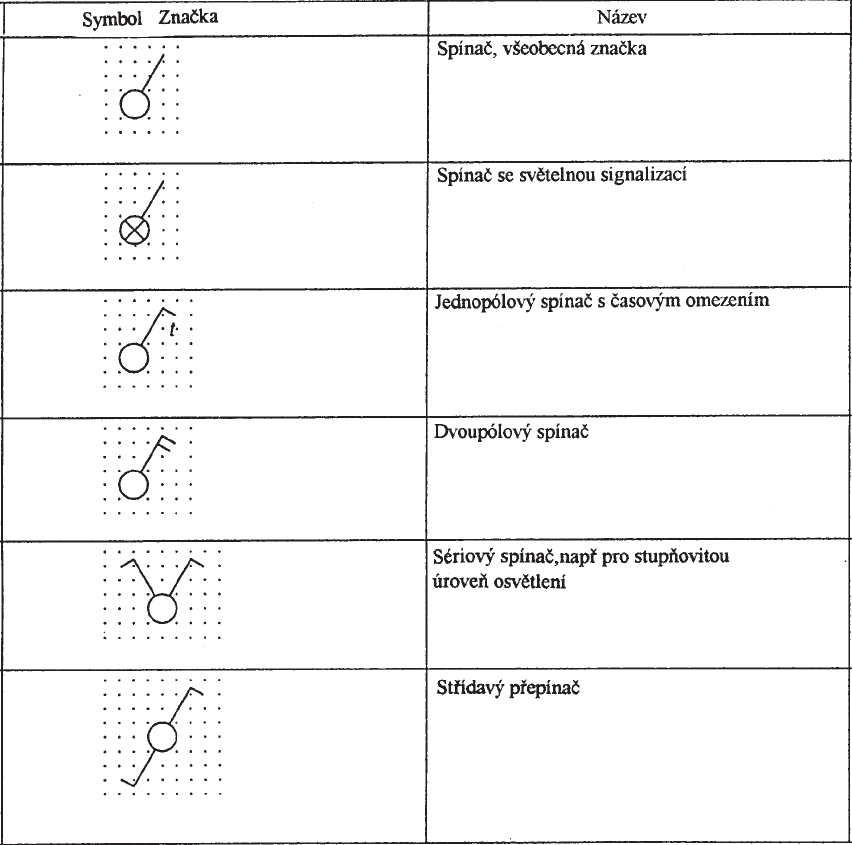

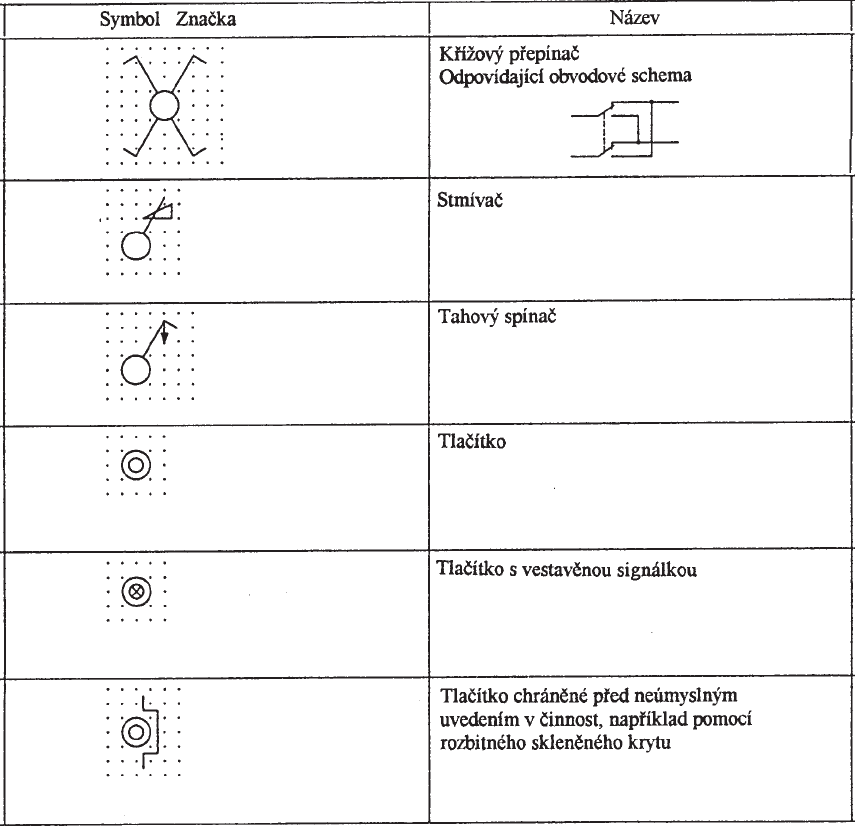

2) SPÍNAČE



Promítání

Promítání

Promítání

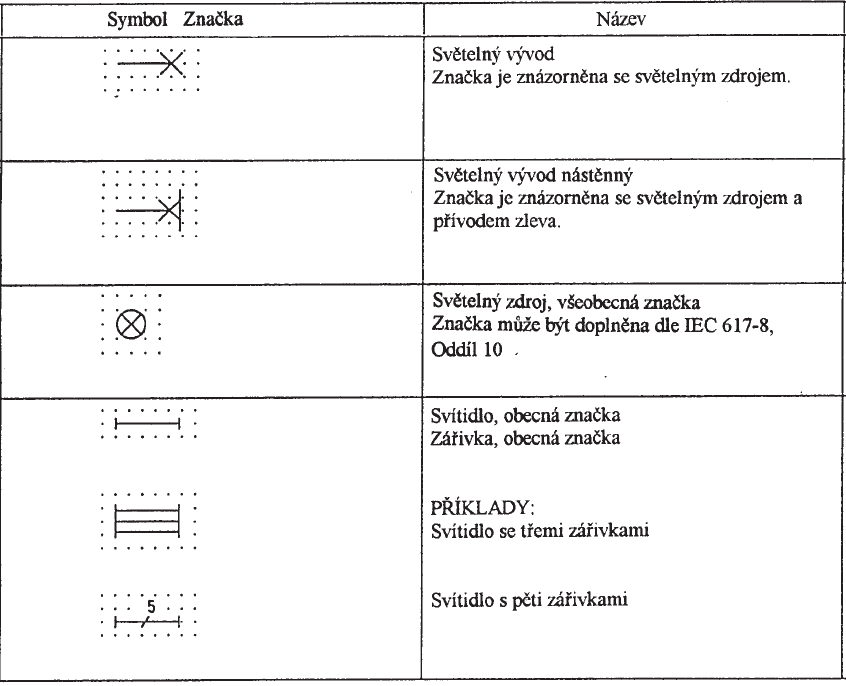

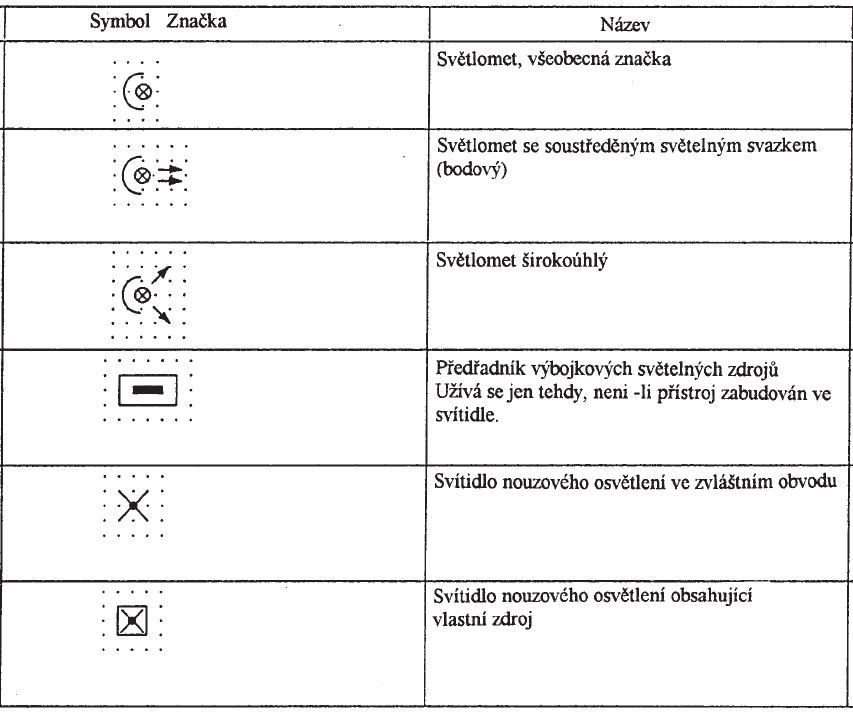

3) SVĚTELNÉ VÝVODY

Promítání

Promítání

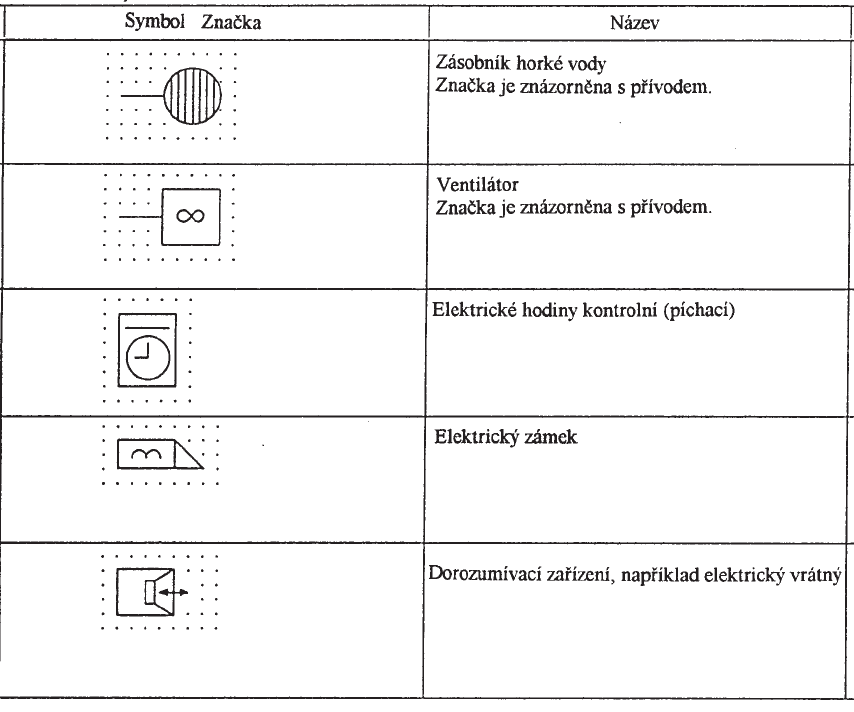

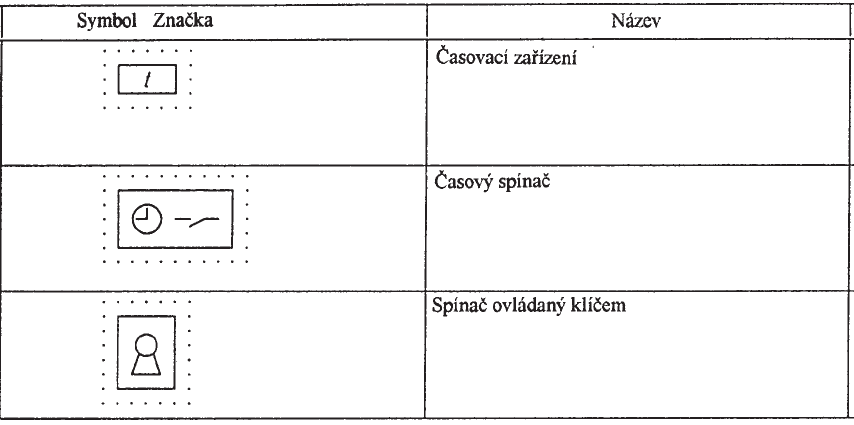

4) ZAŘÍZENÍ



Promítání

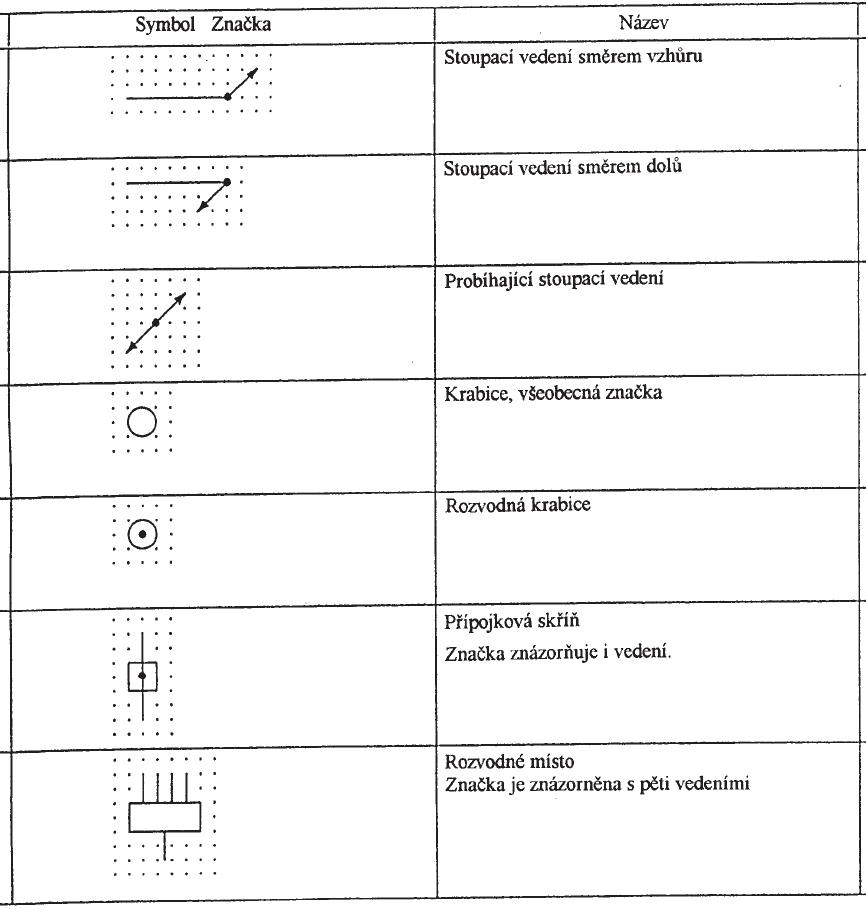

5) INSTALACE

Promítání

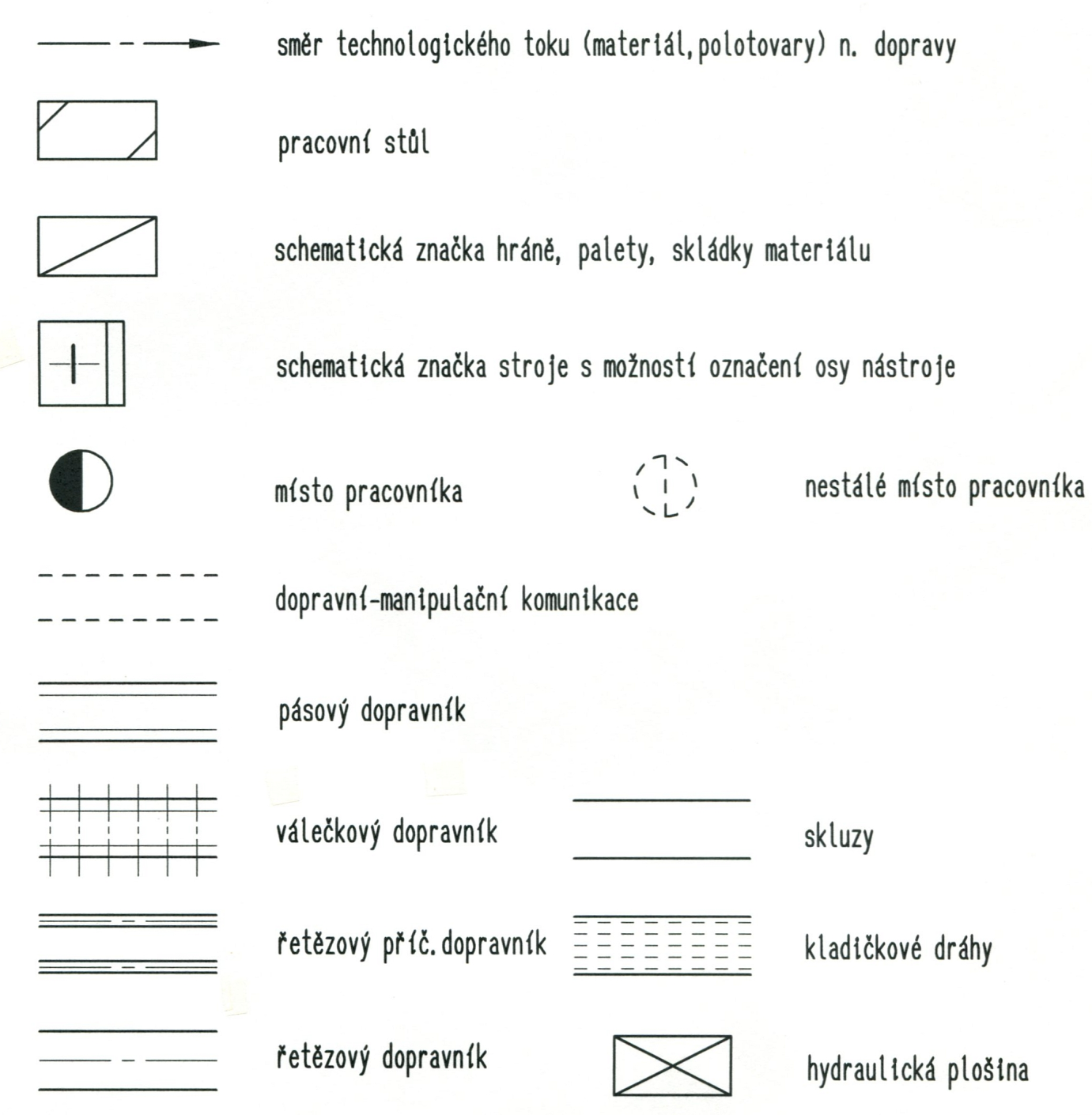

ZNAČKY TECHNOLOGICKÝCH SCHÉMAT



Promítání
